DLPC120-Q1

正在供货

适用于 DLP3030-Q1 芯片组的汽车类 DLP® 数字微镜器件控制器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

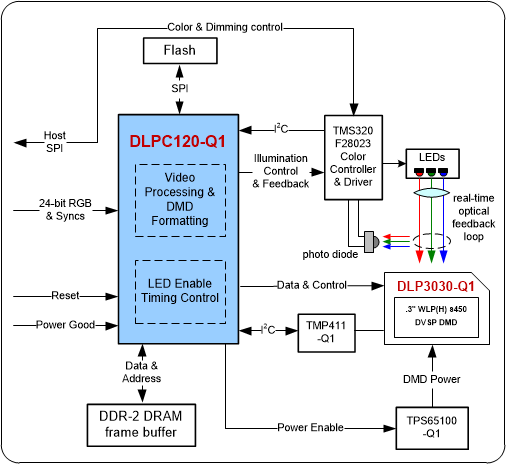

DLPC120-Q1 适用于汽车应用的 DMD 显示控制器是与三个数字微镜器件 (DMD) 之一（DLP3030-Q1、DLP3020-Q1 或 DLP3021-Q1）兼容的芯片组的一部分。DLPC120-Q1 的核心逻辑负责接受视频输入并对数据进行格式化以便在 DMD 上显示，同时还控制 RGB LED 来形成实时图像。DLPC120-Q1 还负责根据外部系统控制或 DMD 温度输入来控制 DMD 的上电和断电事件。通过与外部调光电路和微控制器结合，DLPC120-Q1 支持的宽调光范围 > 5000:1，适合于 HUD 应用。通常情况下，DLPC120-Q1 是主机处理器 I²C 接口的外围器件。

符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 2：–40°C 至 105°C（环境温度）
与三个 DMD 器件兼容：
- DLP3030-Q1：0.3 WVGA S450
- DLP3020-Q1：0.3 WVGA S247
- DLP3021-Q1：0.3 WVGA S247
视频输入接口：
- 24 位并行（RGB888、RGB666 或 RGB565）
- 60Hz 帧速率
- 从 QVGA 至 WVGA 的输入分辨率
- 像素时钟高达 40MHz
视频处理：
- 图像缩放
- 可编程去伽玛曲线
- 边框调整
- 水平和垂直图像翻转
DMD 接口：
- 78MHz DDR DMD 接口
- 一致的 DMD 数据加载和复位控制过热工作范围
- 断电时自动停止 DMD
- DMD 温度管理
外部存储器支持
- DDR2：312MHz 时钟（624MHz 数据速率）
- 串行闪存 39MHz 时钟
系统控制
- I²C 通讯接口
- 可编程启动界面
- DMD 电源和复位驱动器控制
- 基于闪存的可编程配置
测试支持
- 内置测试图形发生器
- JTAG：支持边界扫描
采用 216 引脚 1.0mm 间距 BGA 封装

Display resolution (max)	864 x 480
Component type	Controller
Chipset family	DLP3020-Q1, DLP3030-Q1
Rating	Automotive
Input frame rate (max) (Hz)	60
Video ports	24-bit RGB
Operating temperature range (°C)	-40 to 105

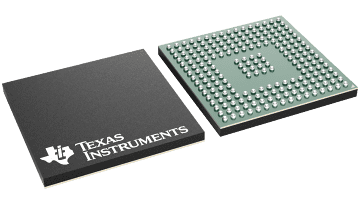

NFBGA (ZXS)

216

289 mm² 17 x 17
