DLPA2005

正在供货

适用于 DLP2010 和 DLP2010NIR (0.2 WVGA) DMD 的 DLP® PMIC/LED 驱动器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

DLPA2005 是一款专用于 DLP2010、DLP2010NIR 和 DLP3010 数字微镜器件 (DMD) 的电源管理多通道 IC (PMIC)/RGB LED/灯驱动器，与 DLPC3430、DLPC3433、DLPC3435、DLCP3438 或 DLPC150 数字控制器搭配使用。为确保这些芯片组可靠运行，必须与 DLPA2000 或 DLPA2005 搭配使用。

高效红-绿-蓝三色 (RGB) 发光二极管 (LED)/灯驱动器，在小型芯片级封装中集成了降压/升压 DC-DC 转换器、数字微镜器件 (DMD) 电源、数字电源外设 (DPP) 内核电源、1.8V 负载开关以及测量系统
三个用于通道选择的低阻抗（27°C 时典型值为 30mΩ）金属氧化物半导体场效应晶体管 (MOSFET) 开关
每个通道具有独立的 10 位电流控制
针对 DLPA2005 嵌入式应用的最大 LED 电流为 2.4A
DMD 调节器
- 仅需一个电感器
- VOFS：10V
- VBIAS：18V
- VRST：–14V
- 当禁用时对接地 (GND) 被动放电
DPP 1.1V 内核电源
- 具有集成开关场效应晶体管 (FET) 的同步降压转换器
- 支持高达 600mA 的输出电流
VLED 降压/升压转换器
- 轻负载电流状态下的省电模式
低阻抗负载开关
- V_IN 范围为 1.8V 至 3.6V
- 支持高达 200mA 的电流
- 当禁用时对接地 (GND) 被动放电
DMD 复位信号生成和电源排序
33MHz 串行外设接口 (SPI)
用于测量模拟信号的多路复用器
- 电池电压
- LED 电压，LED 电流
- 光传感器（用于白点修正）
- 内部基准电压
- 外部（热敏电阻）温度传感器
监视和保护电路
- 热模警告和热关断
- 低电池电压警告
- 可编程的电池欠压闭锁 (UVLO)
- 负载开关 UVLO
- 过流和欠压保护

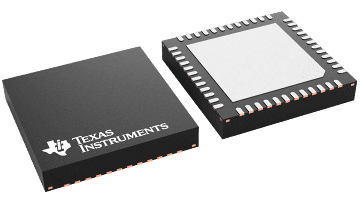

DLPA2005 QFN 封装
- 48 引脚 0.4mm 间距
- 芯片尺寸：6.0mm × 6.0mm ± 0.15mm

应用

DLP Pico投影仪

DLP移动传感

All trademarks are the property of their respective owners.

Component type	PMIC/LED Driver
Chipset family	DLP2010, DLP2010NIR, DLP230GP, DLP230KP, DLP230NP, DLP3010, DLPA2005, DLPC3430, DLPC3432, DLPC3433, DLPC3434, DLPC3435, DLPC3438, DLPC3470, DLPC3478
Rating	Catalog
Operating temperature range (°C)	-10 to 85

VQFN (RSL)

36 mm² 6 x 6
