DLPC2607

正在供货

适用于 DLP2000 (0.2 nHD) DMD 的 DLP® 显示控制器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

DLPC2607 是一款用于电池供电™显示应用的低功耗 DLP 数字控制器中运行。该控制器支持 0.3 WVGA、0.24 VGA 和 0.2 nHD DMD 的可靠运行。DLPC2607 控制器提供了用于连接系统电子产品和 DMD 的便捷多功能接口，从而能够实现小尺寸、低功耗显示器。

支持 0.2 nHD、0.24 VGA 和
0.3 WVGA DMD 的可靠运行
多模式，24 位输入像素接口：
- 支持并行或 BT656 总线协议
- 支持从 QVGA 到 WVGA 的输入大小
- 支持 1 至 60Hz 的帧速率
- 支持高达 33.5MHz 的像素时钟
- 支持竖排和横排方向
- 支持 8、16、18 和 24 位总线选项
- 支持 3 输入色彩位深选项：
  - RGB888，YCrCb888
  - RGB666，YCrCb666
  - RGB565，4:2:2 YCrCb
像素数据处理
- 图像大小调整（缩放）
- 帧速率转换
- 色彩坐标调整
- 自动增益控制
- 可编程后期色彩校正 (Degamma)
- 空间-时间复用（抖动显示）
- 视频处理支持：
  - 色彩空间转换
  - 4:2:2 至 4:4:4 色度插值
  - 场缩放去隔行

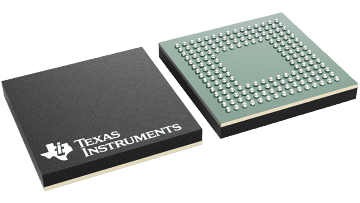

封装在 176 引脚，0.4mm 焊球间距，极细间距球状引脚栅格阵列 (VFBGA) 封装
支持外部存储器：
- 166MHz 移动 DDR SDRAM
- 33.3MHz 串行闪存
WVGA，VGA 和 nHD DMD 显示支持
- DMD 位平面生成和格式化
- 可编程位平面显示排序器（控制发光二极管 (LED) 使能和 DMD 加载）
- 76.2MHz 双倍数据速率 (DDR) DMD 接口 (I/F)
- 针对微镜的脉宽调制 (PWM)：
  - 断电时的自动 DMD 停止
  - DMD 24 位位深
系统控制：
- 器件配置的 I²C 控制
- 可编程 Splash 屏幕
- 可编程 LED 电流控制
- DMD 电源和微镜驱动器控制
- DMD 水平和垂直显示图像抖动
- 显示图像旋转
- 基于闪存的配置批处理文件
- I/F 睡眠静止图像省电模式
测试支持：
- 内置测试信号生成
- 支持边界扫描测试的 JTAG

Component type	Display Controller
Display resolution (max)	nHD (640x360)
System brightness (max) (lm)	50
Chipset family	DLP2000, DLPA1000
Input frame rate (max) (Hz)	60
Rating	Catalog
Video ports	24-bit RGB, BT656, Parallel
Operating temperature range (°C)	-30 to 85

NFBGA (ZVB)

176

49 mm² 7 x 7
