TCAL9539-Q1

正在供货

产品详情

TCAL9539-Q1 器件可为两线双向 I 2C 总线（或 SMBus）协议提供通用并行输入/输出 (I/O) 扩展，并可在 1.08V 至 3.6V V CC 电压范围内工作。

该器件支持 100kHz（标准模式）、400kHz（快速模式）和 1MHz（快速+ 模式）的 I 2C 时钟频率。当开关、传感器、按钮、LED、风扇等设备需要额外使用 I/O 时，I/O 扩展器（如 TCAL9539-Q1）可提供简单解决方案。

TCAL9539-Q1 具有灵活的 I/O 端口，可提供旨在增强 I/O 速度、功耗和 EMI 性能的附加特性。此类附加特性包括：可编程输出驱动强度、可编程上拉和下拉电阻、可锁存输入、可屏蔽中断、中断状态寄存器和可编程开漏或推挽输出。

符合面向汽车应用的 AEC-Q100 标准：
- 温度等级 1：–40°C 至 +125°C，T A
功能安全型
- 可提供用于功能安全系统设计的文档
工作电源电压范围为 1.08V 至 3.6V
1.8V 时具有 1µA（典型值）的低待机电流消耗
1MHz 快速+ 模式 I 2C 总线
硬件地址引脚，允许在同一 I 2C/SMBus 总线上支持两个器件
低电平有效复位输入 ( RESET)
开漏低电平有效中断输出 ( INT)
输入或输出配置寄存器
极性反转寄存器
可配置 I/O 驱动强度寄存器
上拉电阻和下拉电阻配置寄存器
内部上电复位
SCL 或 SDA 输入端上有噪声滤波器
具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
闩锁性能超过 100mA，符合 AEC Q100-004 规范
ESD 保护超出 AEC - Q100 的要求
- 4000V 人体放电模型 (AEC - Q100-002)
- 1000V 充电器件模型 (AEC - Q100-011)

Number of I/Os	16
Features	1-MHz maximum frequency, Adjustable I/O level, Configuration registers, Interrupt pin, Reset pin
Supply voltage (min) (V)	1.08
Supply voltage (max) (V)	3.6
Addresses	4
Rating	Automotive
Frequency (max) (MHz)	1
Operating temperature range (°C)	-40 to 125
TI functional safety category	Functional Safety-Capable

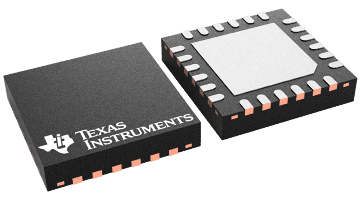

WQFN (RTW)

16 mm² 4 x 4
