OPA837 和 OPA2837 是单通道和双通道单位增益稳定电压反馈放大器,与其他精密运算放大器相比能够提供较高的 MHz/mW 带宽。这两款 3.0mW 器件每通道仅消耗 600µA(通过单个 5V 电源),能够以 1V/V 的增益提供 105MHz 带宽。±130µV(最大值)的极低修整失调电压可提供典型值 (±1σ) 为 ±0.4µV/°C 的温漂。

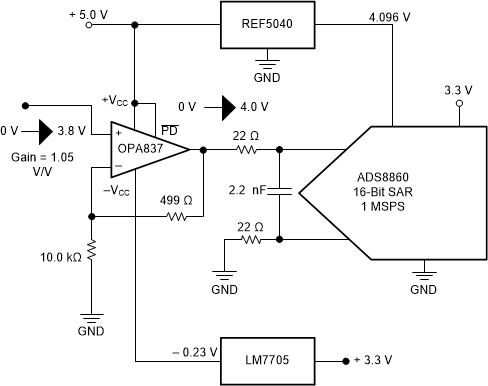

OPAx837 理论上非常适合单端逐次逼近型寄存器 (SAR) 模数转换器 (ADC) 驱动 应用,能够针对 3mW 静态功率提供一种较低的输入点噪声级别 (4.7nV/√Hz)。极高的 50MHz 增益带宽积可针对高频率提供低输出阻抗,这是在 SAR ADC 驱动器应用中提供快速充电电流 所必需的。该低动态输出阻抗还适用于采用精密 ADC 的 基准 缓冲器应用。单通道 OPA837 采用 6 引脚 SOT-23 封装(包括电源关断特性)和 5 引脚 SC70 封装,而双通道 OPA2837 则采用 8 引脚 VSSOP 封装和 10 引脚 WQFN 封装。
OPAx837 具有 –40°C 至 +125°C 的宽额定运行温度范围。
| Architecture | Voltage FB |
| Number of channels | 1 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 2.7 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.4 |
| GBW (typ) (MHz) | 50 |
| BW at Acl (MHz) | 105 |
| Acl, min spec gain (V/V) | 1 |
| Slew rate (typ) (V/µs) | 105 |
| Vn at flatband (typ) (nV√Hz) | 4.7 |
| Vn at 1 kHz (typ) (nV√Hz) | 4.7 |
| Iq per channel (typ) (mA) | 0.592 |
| Vos (offset voltage at 25°C) (max) (mV) | 0.165 |
| Rail-to-rail | In to V-, Out |
| Features | Shutdown |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| CMRR (typ) (dB) | 110 |
| Input bias current (max) (pA) | 520000 |
| Offset drift (typ) (µV/°C) | 0.4 |
| Iout (typ) (mA) | 50 |
| 2nd harmonic (dBc) | 120 |
| 3rd harmonic (dBc) | 145 |
| Frequency of harmonic distortion measurement (MHz) | 0.1 |
| SOT-23 (DBV) | 6 | 8.12 mm² 2.9 x 2.8 |
| SOT-SC70 (DCK) | 5 | 4.2 mm² 2 x 2.1 |
