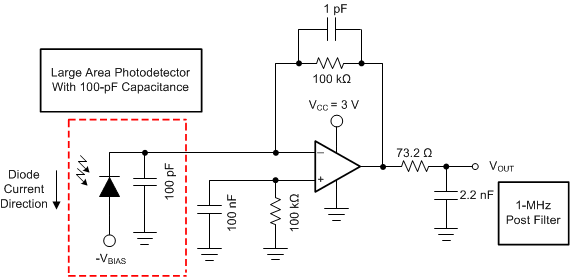

OPA838 解补偿电压反馈运算放大器只需 0.95mA 的修整电源电流,即可以 1.8nV/√Hz 的输入噪声电压提供高达 300MHz 的增益带宽积。这些特性相结合,可为光电二极管跨阻设计和高电压增益级(它们在信号接收器应用中需要超低的输入电压噪声)提供功耗超低的器件。

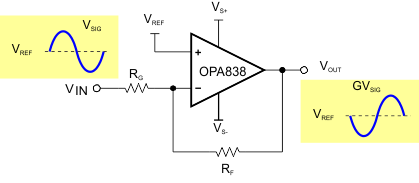

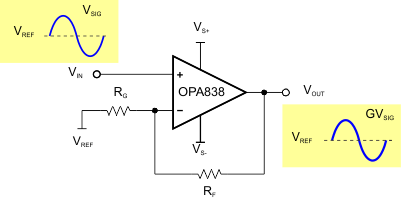

以 6V/V 的最小建议同相增益运行时会产生 90MHz、–3dB 带宽。超低的输入噪声和失调电压使 OPA838 成为高增益的理想选择。即使在 1000V/V 的直流耦合增益下,也可获得 300kHz 的信号带宽,且最大输出失调电压为 ±125mV。
单通道 OPA838 采用 6 引脚 SOT-23 和 SC70 封装(包含电源关断特性)以及 5 引脚 SC70 封装。
| Architecture | Voltage FB |
| Number of channels | 1 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 2.7 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.4 |
| GBW (typ) (MHz) | 300 |
| BW at Acl (MHz) | 90 |
| Acl, min spec gain (V/V) | 6 |
| Slew rate (typ) (V/µs) | 350 |
| Vn at flatband (typ) (nV√Hz) | 1.8 |
| Vn at 1 kHz (typ) (nV√Hz) | 1.8 |
| Iq per channel (typ) (mA) | 0.96 |
| Vos (offset voltage at 25°C) (max) (mV) | 0.125 |
| Rail-to-rail | In to V-, Out |
| Features | Decompensated, Shutdown |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| CMRR (typ) (dB) | 105 |
| Input bias current (max) (pA) | 4400000 |
| Offset drift (typ) (µV/°C) | 0.4 |
| Iout (typ) (mA) | 20 |
| 2nd harmonic (dBc) | -110 |
| 3rd harmonic (dBc) | -120 |
| Frequency of harmonic distortion measurement (MHz) | 1 |
| SOT-23 (DBV) | 6 | 8.12 mm² 2.9 x 2.8 |
| SOT-SC70 (DCK) | 5 | 4.2 mm² 2 x 2.1 |
| SOT-SC70 (DCK) | 6 | 4.2 mm² 2 x 2.1 |
