DS90UB635-Q1

正在供货

汽车级 4.16Gbps FPD-Link III CSI-2 串行器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

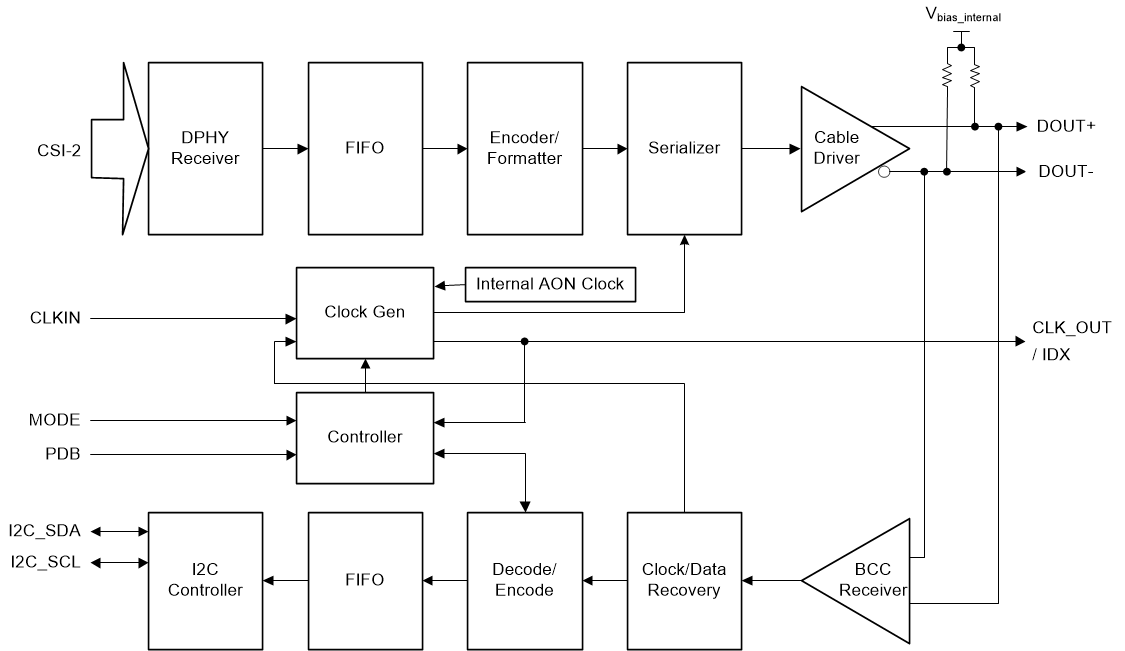

DS90UB635-Q1 串行器属于 TI FPD-Link III 器件系列，旨在支持高速原始数据传感器，包括 2.3MP/60fps 成像仪以及 4MP/30fps 摄像头、卫星雷达、激光雷达和飞行时间 (ToF) 传感器。该芯片提供 4.16Gbps 正向通道和超低延迟的 50Mbps 双向控制通道，并支持单根同轴 (PoC) 或 STP 电缆进行供电。DS90UB635-Q1 具有先进的数据保护和诊断功能，可支持 ADAS 和自动驾驶。在结合配套解串器的情况下，DS90UB635-Q1 可提供精确的多摄像头传感器时钟和传感器同步。

DS90UB635-Q1 完全符合 AEC-Q100 标准，具有 -40°C 至 105°C 的宽温度范围。该串行器采用 5mm × 5mm 小型 VQFN 封装，适用于空间受限型传感器应用。

符合面向汽车应用的 AEC-Q100 标准：
- 器件温度等级 2：-40°C 至 +105°C 环境工作温度范围
符合 ISO 10605 和 IEC 61000-4-2 ESD 标准
同轴电缆供电 (PoC) 兼容收发器
4.16Gbps 等级串行器支持高速传感器，包括全高清 1080p 2.3MP 60fps 和 4MP 30fps 成像器
符合 D-PHY v1.2 和 CSI-2 v1.3 标准的系统接口
- 多达 4 个数据通道，每通道速率为 600Mbps 至 832Mbps
- 支持多达四个虚拟通道
精密多摄像头时钟和同步
灵活的可编程输出时钟发生器
高级数据保护和诊断，包括 CRC 数据保护、传感器数据完整性检查、I2C 写保护、电压和温度测量、可编程警报、BIST、图形生成以及线路故障检测
支持单端同轴或屏蔽双绞线 (STP) 电缆
超低延迟双向 I2C 和 GPIO 控制通道支持从 ECU 进行 ISP 控制
单个 1.8 V 电源
低功耗（0.28W 典型值）
超低延迟双向 I2C 和 GPIO 控制通道支持从 ECU 进行 ISP 控制
用于防伪认证的唯一芯片 ID
与 DS90UB638-Q1 解串器和 DS90UB662-Q1 集线器兼容
小型 5mm × 5mm VQFN 封装和 PoC 解决方案尺寸，适合紧凑型摄像头模块设计

Function	Serializer
Color depth (bps)	12
Input compatibility	MIPI CSI-2
Output compatibility	FPD-Link III LVDS
Features	Dedicated GPIO
Signal conditioning	Adaptive Equalizer
EMI reduction	LVDS
Diagnostics	BIST
Rating	Automotive
Operating temperature range (°C)	-40 to 105
TI functional safety category	Functional Safety-Capable

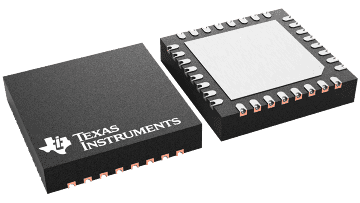

VQFN (RHB)

25 mm² 5 x 5
