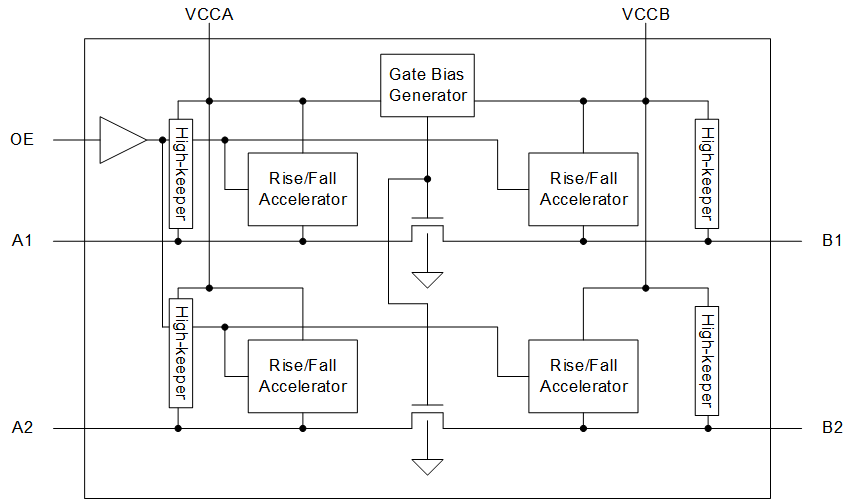

TCA39416 是一款具有输出使能 (OE) 输入以及上升沿和下降沿加速器的 2 位双向 MIPI I3C v1.1.1、I 2C、SMBus 和 SPI 电压电平转换器。该器件在 A 侧和 B 侧的工作电压范围为 0.72V 至 1.98V，V CCA 必须低于 V CCB，才能正常运行。有了此限制，该器件能够在典型的 1V、1.2V 和 1.8V 电源轨之间进行任何高低逻辑信号电平切换。
OE 输入引脚的基准为 V CCA，可以直接连接至 V CCA，但也可以承受 1.98V 的电压。用户还可以对 OE 引脚进行控制，将其设置为低电平，使所有 Ax（A1、A2）和 Bx（B1、B2）引脚均处于高阻抗状态，从而显著减少静态电流消耗。
TCA39416 与 12.5MHz I3C 速度兼容，并且能够通过两个器件支持高速 SPI 应用。它还可在正常 I 2C 和 SMBus 配置下为传统的 I2C 总线/SMBus 应用实现双向电压电平转换。
TCA39416 在 Ax 和 Bx 上使用内部 10kΩ 上拉电阻器充当高电平保持器，并在总线为高电平时根据各自的 V CC 电压启用。
| Features | Output Enable |
| Protocols | I2C, I3C |
| Frequency (max) (MHz) | 12.5 |
| VCCA (min) (V) | 0.72 |
| VCCA (max) (V) | 1.98 |
| VCCB (min) (V) | 0.72 |
| VCCB (max) (V) | 1.98 |
| Supply restrictions | No rule |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

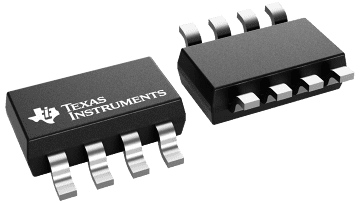

| SOT-23-THN (DDF) | 8 | 8.12 mm² 2.9 x 2.8 |
| X2SON (DTW) | 8 | 1.35 mm² 1 x 1.35 |
