DS560MB410 是一款低功耗、高性能四通道线性均衡器，支持多速率、多协议接口，使用四级脉冲振幅调制 (PAM4) 时最高可达 28GBD，使用非归零码 (NRZ) 调制时最高可达 32GBD。它用于扩展背板、中板和有源铜缆 (ACC) 应用中高速串行链路的覆盖范围并提升稳定性。DS560MB410 可将两个 ASIC 之间的覆盖范围增加至比正常的 ASIC 到 ASIC 范围高 18dB 以上。

每个通道独立运行，用户可选择的 CTLE 升压曲线经过优化，可均衡 PCB 或铜缆损耗曲线。DS560MB410 均衡的线性特性保留了流经转接驱动器的输入信号特性。这种透明性使链路伙伴 ASIC 能够在链路训练期间自由协商 Tx 均衡器系数，并支持任务模式下的单个通道正向纠错 (FEC) 直通，同时更大限度地降低对延迟的影响。

DS560MB410 在每对相邻通道之间包含一个完整的 2×2 交叉点，可支持 2 到 1 多路复用和 1 到 2 多路分解以实现故障转移冗余，还支持 1 对 2 扇出以实现诊断监控，以及支持信号交叉（仅 NRZ，高达 32GBd）以实现灵活的 PCB 布线。交叉点可通过引脚或 SMBus 寄存器接口进行控制。

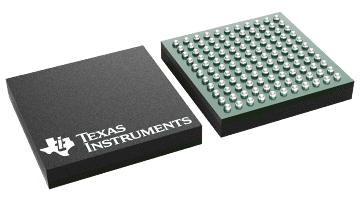

DS560MB410 具有小型封装尺寸和经优化的高速信号退出，非常适合小型应用。简化的均衡控制、低功耗和超低附加抖动使其适用于背板和中板上的芯片至芯片范围扩展和信号分配。6.00mm × 6.00mm 小尺寸可轻松适应有源铜缆 (ACC) 装配应用，无需散热器。

DS560MB410 采用单个电源，可尽可能减少对外部组件的需求。这些特性降低了 PCB 布局布线复杂度以及物料清单 (BOM) 成本。DS560MB410 可通过 SMBus 或外部 EEPROM 进行配置。单个 EEPROM 最多可由 16 个器件共享。
