TIOS1023

正在供货

产品详情

TIOS102(x) 器件可配置为高侧、低侧或推挽驱动器。这些器件能够承受高达 1.2kV (500Ω) 的 IEC 61000-4-5 浪涌，并集成反向极性保护功能。

只需通过一个引脚可编程接口便可轻松连接到电路。可使用外部电阻器配置输出电流限值。提供了故障报告和内部保护功能，可应对欠压、过流和过热条件。

宽电源运行
- 4.75V 至 36V 电源电压（TIOS102、TIOS1023）
- 7V 至 36V 电源电压 (TIOS1025)
PNP、NPN 或推挽可配置输出
提供功能安全
- 有助于进行功能安全系统设计的文档
与 TIOS101(x) 引脚兼容，并提升了性能
- 在 200mA 条件下，残余电压低，为 0.5V （典型值）
- 提供驱动器电流限制能力
- 改善了封装的热性能
- 更低的驱动器压摆率，可减少过冲（最大 750ns）
集成保护特性，使系统更加稳健
- 可配置驱动器过流限制：（50mA 至 350mA）
- 在 VCC、OUT 和 GND 上提供高达 65V 的反极性保护
- 过流、过热和 UVLO 的故障指示灯
- 支持高感性负载的安全快速消磁
- 工作环境温度范围：-40°C 至 125°C
VCC 和 OUT 上集成 EMC 保护功能
- ±8 kV IEC 61000-4-2 ESD 接触放电
- ±4kV IEC 61000-4-4 电气快速瞬变
- ±1.2kV/500Ω IEC 61000-4-5 浪涌
能驱动高容性负载
静态电源电流小于 1.5mA 典型值（禁用驱动器时）
集成式 LDO 选项可支持高达 20mA 的电流
- TIOS1023：3.3V LDO
- TIOS1025：5V LDO
- TIOS1023L (DSBGA)：可选 3.3V/5V LDO 输出
节省空间的小型封装选项
- 3mm x 3mm 10 引脚 VSON 封装（与 TIOS101 引脚兼容）
- 2.45 mm x 1.7 mm DSBGA 封装

Type	Digital output switch
Supply voltage (V)	7 to 36
IEC 61000-4-2 contact (±V)	8000
IEC 61000-4-4 EFT (±V)	4000
IEC 61000-4-5 (surge) (±V)	1200
Current limit (max) (A)	0.35
LDO output range (V)	3.3
Features	Configurable current limiter, Low residual voltage, Reverse polarity protection
Operating temperature range (°C)	-40 to 125
TI functional safety category	Functional Safety-Capable

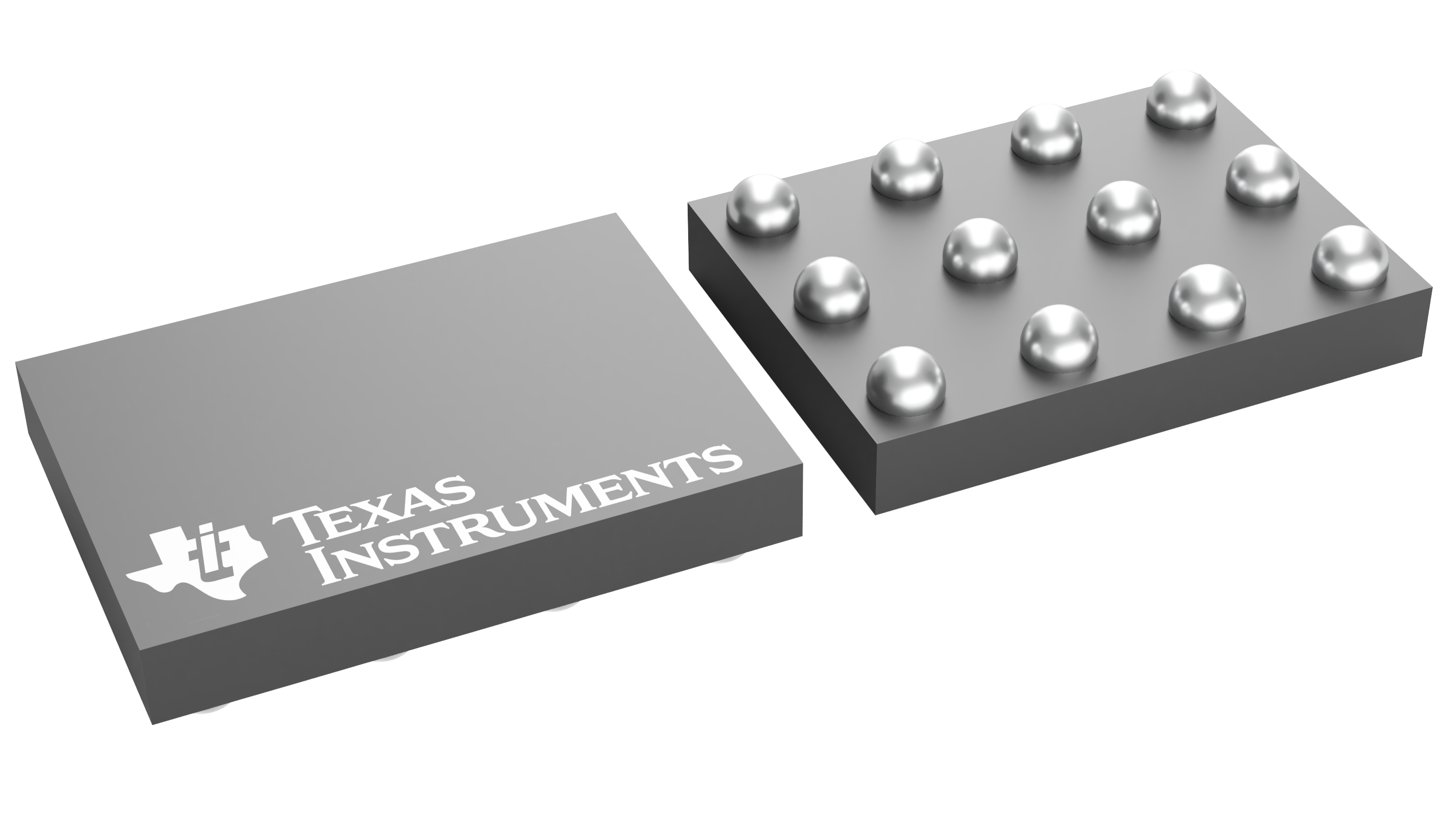

DSBGA (YAH)	12	4.165 mm² 2.45 x 1.7

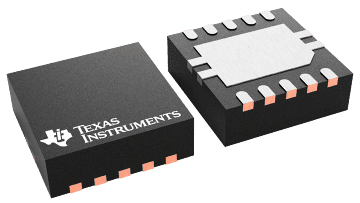

VSON (DRC)	10	9 mm² 3 x 3
