DS160PT801 是一款高性能 8 路（16 通道）PCI-Express 协议感知重定时器，支持所有高达 16 GT/s 的标准 PCIe 数据速率。它用于扩展高速 PCIe 串行链路（从芯片至芯片主板链路到更复杂的多连接器系统拓扑）的覆盖范围并提升稳定性。

DS160PT801 支持公共时钟和独立参考时钟架构，具有/不具有展频时钟。这为定义系统时钟架构提供了较大的灵活性。

DS160PT801 中的 8 个通道可分叉为两个 x4 链路，从而支持不同的系统拓扑。

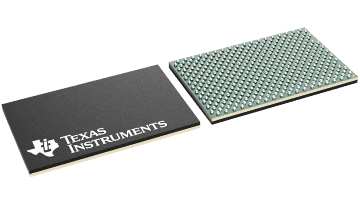

紧凑但易于制造的 BGA 封装提供了出色的热性能，同时可在空间受限的应用（如 1RU 转接卡）中实现出色布局。此功能可降低整体解决方案尺寸、PCB 布线复杂性和 BOM 成本。

诊断功能包括带内接收器裕度调节、带外无损水平或垂直眼图裕度监视器、接收器环回、编码错误检测和片上温度传感器。这些功能有助于测量链路裕度，并可用于监测系统随时间推移的运行状况。

DS160PT801 可通过 SMBus 接口进行配置。初始配置可从外部 EEPROM 自动加载。
