TIOL1125

正在供货

具有低残余电压、集成浪涌保护功能和 5V LDO 输出的 IO-Link 器件收发器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TIOL112(x) 系列收发器使用 IO-Link 接口实现工业双向点到点通信。当此器件通过一个三线制接口连接至一个 IO-Link 主器件时，主器件能够发起通信并与远程节点交换数据，而此时 TIOL112(x) 则用作一个用于通信的完整物理层。

这些器件能够承受高达 1.2kV (500Ω) 的 IEC 61000-4-5 浪涌，并集成反向极性保护功能。只需通过一个简单的引脚可编程接口，便可轻松连接到控制器电路。可使用外部电阻器配置输出电流限值。TIOL112(x) 可配置为生成唤醒脉冲并用于 IO-link 主应用。针对欠压、过流和过热情况提供了故障报告和内部保护功能。

7V 至 36V 电源电压
PNP、NPN 或 IO-Link 可配置输出
- IEC 61131-9 COM1、COM2 和 COM3 数据速率支持
功能安全型
- 可提供用于功能安全系统设计的文档
与 TIOL111(x) 引脚兼容，并提升了性能
- 在 200mA 条件下，残余电压低，为 0.5V （典型值）
- 有效驱动器电流限制能力
- 改善了封装的热性能
- 更低的驱动器压摆率，以减少过冲：最大 750ns
使系统更加稳健的集成保护特性
- 可配置驱动器过流限制： 50mA 至 350mA
- L+、CQ 和 L- 上高达 65V 的有效反极性保护
- 过流、过热和 UVLO 的故障指示灯
- 电感性负载的安全快速消磁功能
- 工作环境温度：-40°C 至 125°C
L+ 和 CQ 上的集成式 EMC 保护
- ±8 kV IEC 61000-4-2 ESD 接触放电
- ±4kV IEC 61000-4-4 电气快速瞬变
- ±1.2kV/500Ω IEC 61000-4-5 浪涌
较大电容性负载驱动能力
< 2µA CQ 泄露电流
< 1.5mA 静态电源电流
集成式 LDO 选项可支持高达 20mA 的电流
- TIOL1123：3.3V LDO
- TIOL1125：5V LDO
- TIOL1123L (YAH)：可选 3.3V/5V 输出
远程唤醒指示和唤醒生成
节省空间的小型封装选项
- 3mm x 3mm 10 引脚 VSON 封装：与 TIOL111 引脚兼容
- 2.45 mm x 1.7 mm DSBGA 封装

Type	IO-Link
Supply voltage (V)	7 to 36
IEC 61000-4-2 contact (±V)	8000
IEC 61000-4-4 EFT (±V)	4000
IEC 61000-4-5 (surge) (±V)	1200
Current limit (max) (A)	0.35
LDO output range (V)	5
Features	Configurable current limiter, Low residual voltage, Remote wakeup, Reverse polarity protection
Operating temperature range (°C)	-40 to 125
TI functional safety category	Functional Safety-Capable

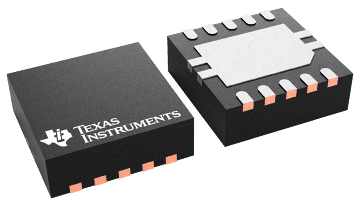

VSON (DRC)

9 mm² 3 x 3
