MCP6291（单通道）、MCP6292（双通道）和 MCP6294（四通道）器件组成了一个通用低功耗运算放大器系列。具有轨至轨 输入和输出摆幅、低静态电流（每通道的典型值为 600µA）、10MHz 的较宽带宽和低噪声（10kHz 时为 8.7nV/√Hz）等特性，因此对于需要在成本与性能间实现良好平衡的各类 应用需求， 本系列器件非常有吸引力。其低输入偏置电流使该系列器件适合用于带有高源阻抗的 应用 。
MCP629x 采用稳健耐用的设计，方便电路设计人员使用。该器件具有单位增益稳定的集成 RFI 和 EMI 抑制滤波器，在过驱条件下不会出现反相并且具有高静电放电 (ESD) 保护（4kV 人体模型 (HBM)）。
MCP629x 系列的工作温度范围为 –40°C 至 125°C。该系列器件的电源电压范围为 2.4V 至 5.5V。
| Number of channels | 2 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.5 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 2.4 |
| Rail-to-rail | In, Out |
| GBW (typ) (MHz) | 10 |
| Slew rate (typ) (V/µs) | 6.5 |
| Vos (offset voltage at 25°C) (max) (mV) | 3 |
| Iq per channel (typ) (mA) | 0.6 |
| Vn at 1 kHz (typ) (nV√Hz) | 8.7 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| Offset drift (typ) (µV/°C) | 1.1 |
| Features | EMI Hardened |
| CMRR (typ) (dB) | 103 |
| Iout (typ) (A) | 0.05 |
| Architecture | CMOS |
| Input common mode headroom (to negative supply) (typ) (V) | -0.1 |
| Input common mode headroom (to positive supply) (typ) (V) | 0.1 |
| Output swing headroom (to negative supply) (typ) (V) | 0.015 |
| Output swing headroom (to positive supply) (typ) (V) | -0.015 |

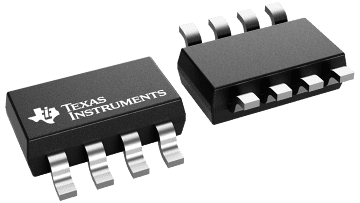

| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| SOT-23-THN (DDF) | 8 | 8.12 mm² 2.9 x 2.8 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
