该器件包含诊断工具套件，从而提供广泛的实时监控工具、调试工具和测试模式。该工具套件中包含首款集成式静电放电 (ESD) 监控工具。它能够对 MDI 上的 ESD 事件进行计数，并且能够通过使用可编程中断提供实时监控。此外， DP83TC814S-Q1 还包含一个伪随机二进制序列 (PRBS) 帧生成工具，该工具与内部环回完全兼容，能够在不使用 MAC 的情况下发送和接收数据。 该器件采用 6.00mm × 6.00mm、36 引脚 VQFN 可湿侧面封装。该器件与 DP83TG720 (1000BASE-T1) 引脚对引脚兼容。它还与 DP83TC811 外型兼容。这将允许 DP83TC811、DP83TC812、DP83TC814 和 DP83TG720 使用单个 PCB 布局。
| Datarate (Mbps) | 100BASE-T1 |
| Interface type | MII, RGMII, RMII |
| Number of ports | Single |
| Rating | Automotive |
| Features | 25-MHz clock out, Cable diagnostics, Integrated LPF, Single supply, Wettable flank package |
| I/O supply voltage (typ) (V) | 1.8, 2.5, 3.3 |
| Operating temperature range (°C) | -40 to 125 |
| Number of LEDs | 2 |
| ESD HBM (kV) | 8 |
| TI functional safety category | Functional Safety-Capable |

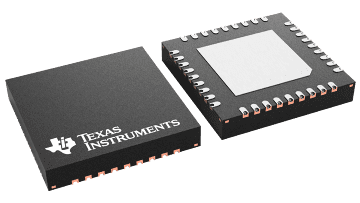

| VQFN (RHA) | 36 | 36 mm² 6 x 6 |
