TCAN1046A-Q1

正在供货

具有待机模式的增强型汽车类双路 CAN 收发器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TCAN1046A-Q1 是一款双路高速控制器局域网 (CAN) 收发器，符合 ISO 11898-2:2016 高速 CAN 规范的物理层要求。

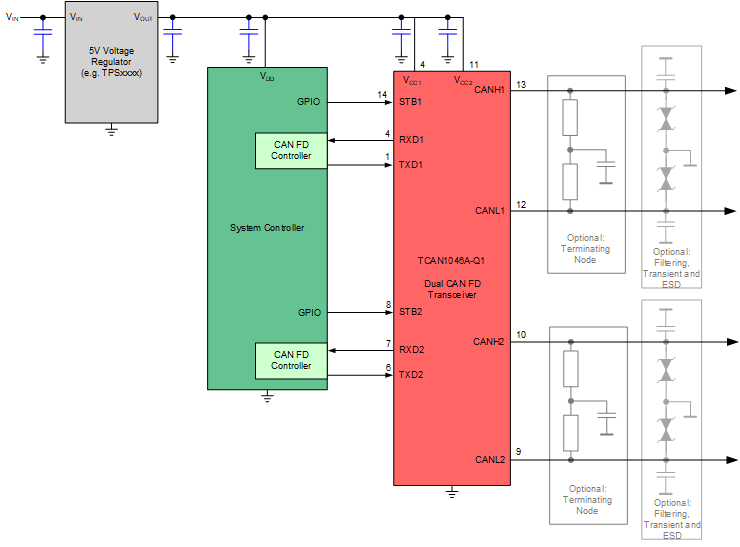

该器件支持传统 CAN 和 CAN FD 网络（数据速率高达 8 兆位/秒 (Mbps)）。此外，该器件具有两个带独立电源（V_CC1 和 V_CC2）和模式控制引脚（STB1 和 STB2）的 CAN FD 通道，允许每个 CAN 通道真正独立地运行。在需要冗余或额外 CAN FD 通道作为系统故障时的备份的应用中，能够独立操作每个通道的能力非常重要。

该器件具有很多保护和诊断功能，包括热关断 (TSD)、TXD 显性超时 (DTO) 和高达 ±58V 的总线故障保护，并且定义了电源欠压或引脚悬空情况下的失效防护行为。

AEC-Q100（等级 1）：符合汽车应用要求
两个具有模式控制功能的独立高速 CAN FD 收发器
符合 ISO 11898-2:2016 物理层标准要求
提供功能安全
- 可帮助进行功能安全系统设计的文档
支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）
- 具有较短的对称传播延迟时间，可增加时序裕量
支持 12V 和 24V 电池应用
接收器共模输入电压：±12V
保护特性：
- 总线故障保护：±58V
- 欠压保护
- TXD 显性超时 (DTO)
  - 数据速率低至 9.2kbps
- 热关断保护 (TSD)
工作模式：
- 正常模式
- 支持远程唤醒请求功能的低功耗待机模式
优化了未上电时的性能
- 总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
- 支持热插拔：在总线和 RXD 输出上可实现上电和断电无干扰运行
结温范围：–40°C 至 150°C

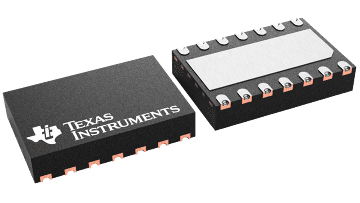

采用 SOIC (14) 封装和无引线 VSON (14) 封装 (4.5mm x 3.0mm)，具有改进的自动光学检查 (AOI) 功能

Protocols	CAN, CAN FD
Number of channels	2
Supply voltage (V)	4.5 to 5.5
Bus fault voltage (V)	-58 to 58
Signaling rate (max) (Bits)	8000000
Rating	Automotive

SOIC (D)	14	51.9 mm² 8.65 x 6
VSON (DMT)	14	13.5 mm² 4.5 x 3
