TCAN1162-Q1

正在供货

具有集成 5V 电源的汽车类 CAN-FD 收发器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TCAN1162-Q1 是一款高速控制器局域网 (CAN) 收发器，满足 ISO 11898-2:2016 高速 CAN 规范的物理层要求。 TCAN1162-Q1 支持传统 CAN 和 CAN FD 网络（数据速率高达 8 兆位/秒 (Mbps)）。

TCAN1162-Q1 集成了一个具有宽输入工作电压范围的 LDO，可为 CAN 收发器提供 5V 电压，从而无需由外部电压源提供 5V 电压。

TCAN1162-Q1 可通过 INH 输出引脚选择性启用节点上可能存在的各种电源，从而在整个系统级别减少电池电流消耗。这使得在超低电流睡眠模式中，功率传送到除 TCAN1162-Q1 以外的所有系统元件，而该器件则仍然处于低功耗状态，并对 CAN 总线进行监控。检测到唤醒事件时， TCAN1162-Q1 通过将 INH 输出驱动至高电平来启动节点。

符合面向汽车应用的 AEC Q100（1 级）标准
符合 ISO 11898-2:2016 的要求
宽工作输入电压范围：
- V_SUP 范围：5.5V 至 28V
为 CAN 收发器供电的集成 LDO
支持高达 8Mbps 的传统 CAN 和 CAN FD
- 具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量
- 在有负载 CAN 网络中实现更快的数据速率
V_IO 电平转换支持：1.7V 至 5.5V
工作模式
- 正常模式
- 具有 INH 输出以及本地和远程唤醒请求功能的待机模式
- 具有 INH 输出以及本地和远程唤醒请求的低功耗睡眠模式
优化了未上电时的性能
- 总线和逻辑终端为高阻抗（运行总线或应用上无负载）
- 支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行
保护特性：±58V 总线容错、V_SUP 上支持 42V 负载突降、IEC ESD 保护、欠压保护、过压保护、热关断保护、TXD 显性状态超时
结温范围：–40°C 至 150°C

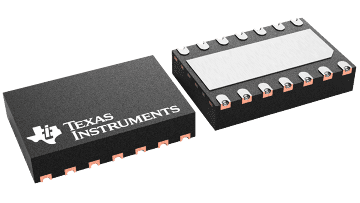

采用 4.5mm x 3.0mm 无引线 VSON (14) 封装，具有改进的自动光学检查 (AOI) 功能

Protocols	CAN, CAN FD
Number of channels	1
Supply voltage (V)	5.5 to 28
Bus fault voltage (V)	-58 to 58
Signaling rate (max) (Bits)	8000000
Rating	Automotive

VSON (DMT)

13.5 mm² 4.5 x 3
