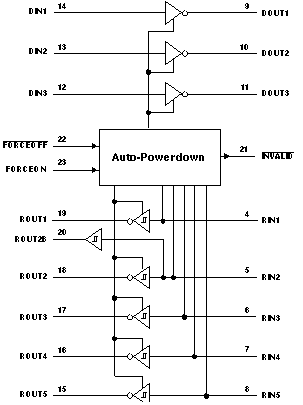

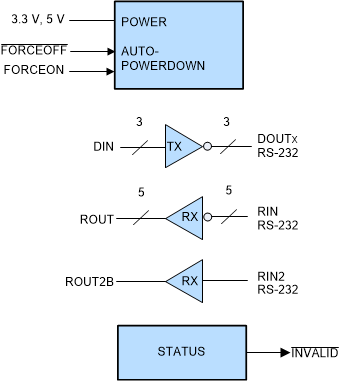

TRSF3243E 由三个线路驱动器、五个线路接收器和一个双电荷泵电路组成，在串行端口连接引脚上具有 ±15kV ESD（HBM 和 IEC61000-4-2，空气间隙放电）和 ±8kV ESD（IEC61000-4-2，接触放电）保护。该器件可在异步通信控制器和串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。另外，该器件包括一个始终有效同相输出 (ROUT2B)，这使得使用振铃指示的应用能够在器件断电的情况下发送数据。该器件以高达 1Mbit/s 的数据信号传输速率运行，具有从 18V/µs 至 150V/µs 的更高压摆率范围。

串行端口处于非活动状态时，可提供灵活的电源管理控制选项。当 FORCEON 为低电平且 FORCEOFF 为高电平时，自动断电功能启用。在这种运行模式下，如果器件未检测到有效的 RS-232 信号，则禁用驱动器输出。如果 FORCEOFF 设定为低电平，则驱动器和接收器（ROUT2B 除外）均关闭，且电源电流降低至 1µA。断开串行端口的连接或关闭外围驱动器会导致发生自动断电情况。
