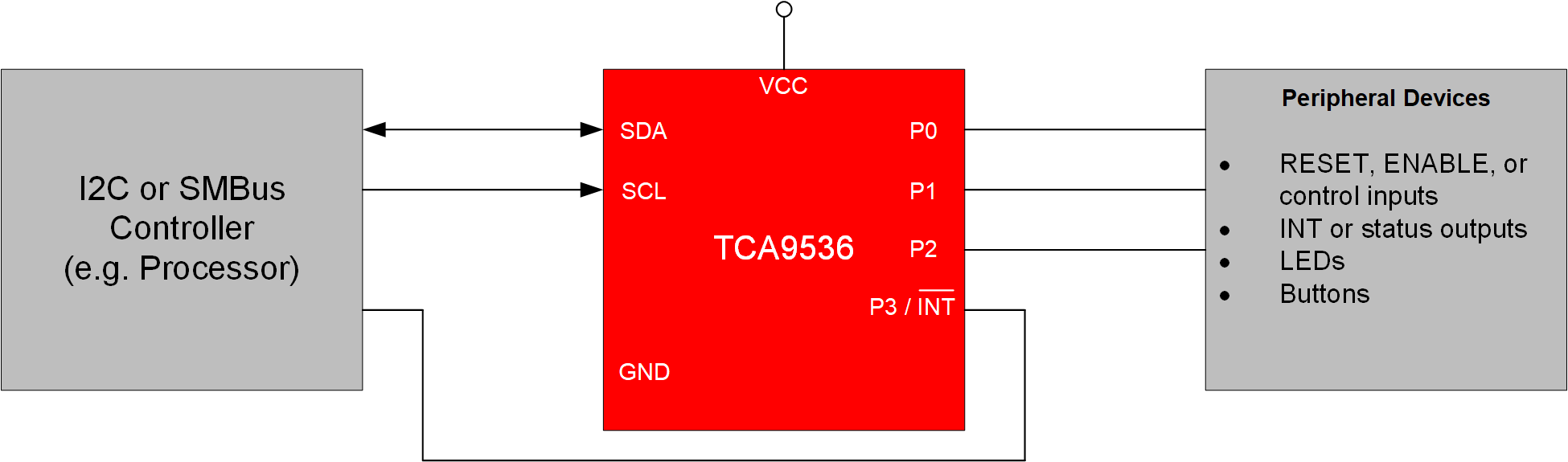

TCA9536 是用于 I2C 总线的 4 位 I/O 扩展器，可在 1.65V 至 5.5V 的 VCC 下运行。它可通过 I2C 接口为大多数微控制器系列产品提供通用远程 I/O 扩展。
系统控制器可以通过写入 I/O 配置寄存器位将 I/O 启用为输入或输出。针对每次输入或输出的数据保存在相应的输入或输出寄存器中。输入端口寄存器的极性可由极性反转寄存器转换。 有一个额外的特殊功能寄存器，可用于禁用内部上拉电阻器并将 P3 覆盖为 INT 输出。
TCA9536 开漏中断输出（ 当在特殊功能寄存器中将 P3 配置为 INT 时）在任何输入与其对应的输入端口寄存器状态不同时被激活，用于向系统控制器指明输入状态已改变。
发生超时或其他不当操作时，系统处理器可通过使用 I2C 软复位命令（该命令将寄存器置于其默认状态）将 TCA9536 复位。
空白
| Number of I/Os | 4 |
| Features | Configuration registers, Interrupt pin |
| Supply voltage (min) (V) | 1.65 |
| Supply voltage (max) (V) | 5.5 |
| Addresses | 4 |
| Rating | Catalog |
| Frequency (max) (MHz) | 1 |
| Operating temperature range (°C) | -40 to 125 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |

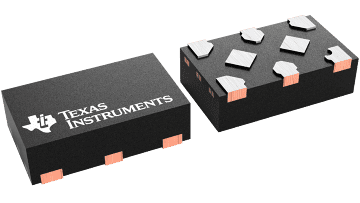

| X2SON (DTM) | 8 | 1.08 mm² 0.8 x 1.35 |
