TUSB2E11

正在供货

产品详情

TUSB2E11 是一款支持器件和主机模式的 USB 兼容 eUSB2 至 USB 2.0 中继器。

器件支持 USB 低速 (LS)、全速 (FS) 和高速 (HS) 信号。

该器件采用多项专利设计，可提供强大的互操作性、性能和电源。

对于没有 I 2C 接口的系统，该器件提供 8 个单独的设置，带有三个适用于高达 20Ω 的 USB 2.0 通道等效串联电阻 (ESR) 的自举引脚。器件变体可用于高达 10 英寸的不同级别的 eUSB2 布线长度补偿。

I 2C 接口可提高灵活性，支持微调器件的 RX 均衡性和 TX 振幅、压摆率和预加重，以便通过电气合规性测试并补偿通道损耗。

可通过 3 个 GPIO 引脚提供各种调试选项，这些引脚可配置来监控各种 USB 总线状态或中断，以及提供 SoC 调试功能的 CTA-936 UART 模式。GPIO0 和 GPIO1 可用作通用 I 2C 至 GPIO 桥接器件。

兼容 USB 2.0 和 eUSB2（1.2 版）
低速、全速、高速信令
20ps 卓越高速总抖动
寄存器访问协议接收器功能
支持主机和器件模式（双重角色器件）
自动检测 I 2C 或自举引脚选项
- 用于 USB 2.0 高速通道补偿设置的三个自举引脚
- I 2C 器件接口支持更多配置
器件变体
- eUSB2 1.0V 或 1.2V 信令接口
- 适用于不同产品外形尺寸的 eUSB2 布线损耗补偿水平
- 1.2V 或 1.8V I 2C 接口
支持可选电池充电和检测
- BC 1.2 CDP 或 DCP 分频器模式广播
- 数据感知 USB Type-C™ 兼容 BC 1.2 SDP、CDP 和 DCP 分频器模式检测
- 充电器广播或检测之间的双重角色自动切换
支持 CTA-936 USB Carkit UART
支持自动恢复 ECR 以及 L2 中断恢复模式
可选 GPIO：中断 GPIO2、调试、I 2C ↔ GPIO0/1
I 2C 可访问调试功能适用于制造测试

Type	Redriver
Function	USB 2.0
USB speed (MBits)	480
Number of channels	1
Supply voltage (max) (V)	4.32
Supply voltage (min) (V)	-0.3
Configuration	Single channel
Features	Full-speed (FS), High-speed (HS) signals, implementation of USB 2.0 and eUSB2 compliance port Support for Low-speed (LS)
Rating	Catalog
Operating temperature range (°C)	-20 to 85
ESD HBM (typ) (kV)	1.5
Bandwidth (MHz)	240

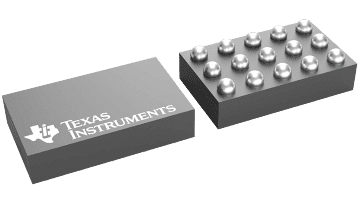

DSBGA (YCG)

1.8375 mm² 1.75 x 1.05
