OPA2196

正在供货

产品详情

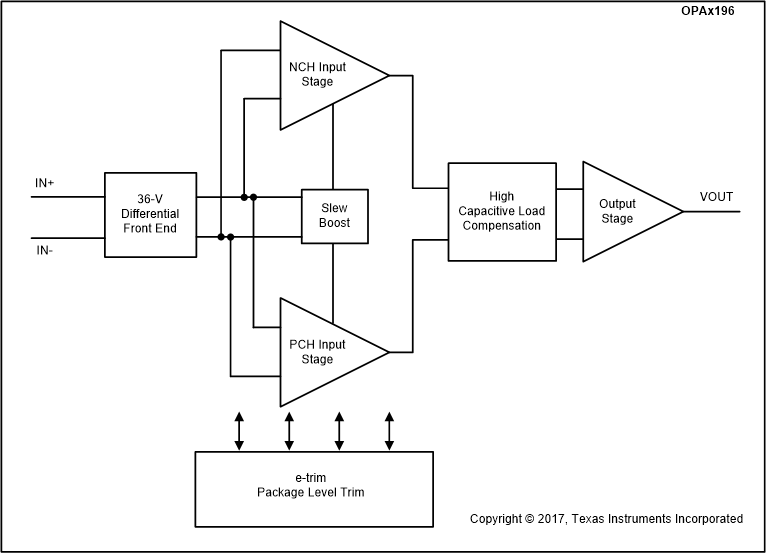

OPAx196 系列（OPA196、OPA2196 和 OPA4196）是新一代 36V 轨至轨 e-trim™运算放大器。

这些器件在整个输出范围内提供非常低的偏移电压（典型值为 ±25µV）、漂移（典型值为 ±0.5µV/°C）和低偏置电流（典型值为 ±5pA），同时还具有非常低的静态电流（典型值为 140µA/通道）。

OPAx196 拥有诸多独一无二的特性，例如可提供电源轨的差分输入电压范围、高输出电流 (±65mA) 以及高达 1nF 的高电容负载驱动能力，是稳健耐用的高性能运算放大器，适用于各种高电压工业应用。

OPAx196 系列运算放大器采用标准封装，在 -40°C 至 +125°C 的额定温度范围内工作。

低偏移电压：±100µV（最大值）
低偏移电压漂移：±0.5µV/°C（典型值）
低偏置电流：±5pA（典型值）
高共模抑制：140dB
低噪声：1kHz 时为 15nV/√Hz
轨至轨输入和输出
可提供电源轨的差分输入电压范围
高带宽：2.5MHz GBW
低静态电流：每个放大器为 140µA（典型值）
宽电源范围：±2.25V 至 ±18V，4.5V 至 36V
已过滤电磁干扰 (EMI)/射频干扰 (RFI) 的输入
高电容负载驱动能力：1nF
行业标准封装：
- SOIC-8、SOT-5 和 VSSOP-8 单体封装
- SOIC-8 和 VSSOP-8 双列封装
- SOIC-14、TSSOP-14 和 QFN-16 四列封装

Number of channels	2
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	36
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	4.5
Vos (offset voltage at 25°C) (max) (mV)	0.1
GBW (typ) (MHz)	2.5
Features	EMI Hardened, High Cload Drive
Slew rate (typ) (V/µs)	5.5
Rail-to-rail	In, Out
Offset drift (typ) (µV/°C)	0.5
Iq per channel (typ) (mA)	0.14
Vn at 1 kHz (typ) (nV√Hz)	15
CMRR (typ) (dB)	140
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Input bias current (max) (pA)	20
Iout (typ) (A)	0.065
Architecture	CMOS
Input common mode headroom (to negative supply) (typ) (V)	-0.1
Input common mode headroom (to positive supply) (typ) (V)	0.1
Output swing headroom (to negative supply) (typ) (V)	0.05
Output swing headroom (to positive supply) (typ) (V)	-0.05
THD + N at 1 kHz (typ) (%)	0.0012

SOIC (D)	8	29.4 mm² 4.9 x 6
VSSOP (DGK)	8	14.7 mm² 3 x 4.9
