TUSB216-Q1

正在供货

产品详情

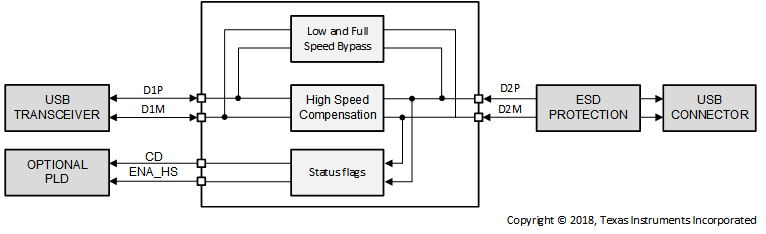

TUSB216-Q1 是第三代 USB 2.0 高速信号调节器，旨在补偿传输通道中的交流损失（由于电容性负载）和直流损失（由于电阻性负载）。

TUSB216-Q1 采用了专利设计，可通过边缘加速器来对 USB 2.0 高速信号的传输边缘进行加速，并通过直流升压功能来提高静态电平。

此外，TUSB216-Q1 还具有预均衡功能，可提高接收器的灵敏度并补偿较长线缆应用中的码间串扰 (ISI) 抖动。USB 低速和全速信号特征不受 TUSB216-Q1 的影响。

TUSB216-Q1 可在不改变数据包计时或不增加传播延迟的情况下提高信号质量。

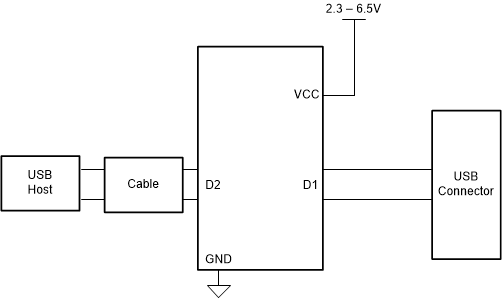

TUSB216-Q1 可使用长达 5 米的线缆帮助系统通过 USB 2.0 高速近端眼图合规性测试。

TUSB216-Q1 与 USB On-The-Go (OTG) 和电池充电 (BC 1.2) 协议兼容。集成的 BC 1.2 电池充电控制器可通过控制引脚启用。

符合面向汽车应用的 AEC-Q100 标准
- 器件温度等级 2：-40°C 至 105°C
宽电源电压范围：2.3V 至 6.5V
超低 USB 断开和关断功耗
可提供 USB 2.0 高速信号调节
与 USB 2.0、OTG 2.0 和 BC 1.2 兼容
支持低速、全速和高速信号传输
集成了 BC 1.2 CDP 电池充电控制器
主机或器件无关
支持长达 5m 的电缆
- 通过外部下拉电阻器值实现四种可选的信号增强（边沿升压与直流升压）设置
- 通过上拉或下拉实现三种可选的 RX 灵敏度设置，以补偿高损耗应用中的 ISI 抖动
支持长达 10m 的电缆和两台 TUSB216-Q1 器件
可扩展解决方案 – 器件可通过菊花链连接用于高损耗应用
与 TUSB211A、212、214 和 217A 引脚兼容 (3.3V)

Type	Redriver
Function	USB 2.0
USB speed (MBits)	480
Number of channels	1
Supply voltage (max) (V)	6.5
Supply voltage (min) (V)	2.3
Input/output voltage (min) (V)	0
Input/output voltage (max) (V)	3.6
Configuration	USB 2.0 Single-channel
Features	USB 2.0 Redriver with 5 Meter Cable Redriving Strength Auto Qualified RWB Package
Rating	Automotive
Operating temperature range (°C)	-40 to 105
Supply current (max) (µA)	36000
ESD HBM (typ) (kV)	2
Bandwidth (MHz)	240

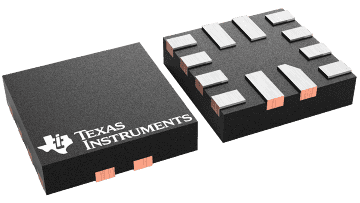

X2QFN (RWB)

2.56 mm² 1.6 x 1.6
