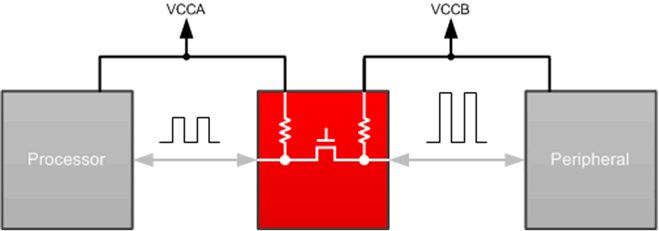

TCA9416 是一款具有输出使能 (OE) 输入以及上升沿和下降沿加速器的 2 位双向 I2C 和 SMBus 电压电平转换器。该器件在 A 侧和 B 侧均能以 1.08V 至 3.6V 的电压运行。因此，该器件能够在典型的 1.2V、1.8V、2.5V 和 3.3V 电源轨之间，进行任何高低逻辑信号电平切换。
OE 输入引脚的基准为 VCCA，可以直接连接至 VCCA，但也可以承受 3.6V 的电压。用户还可以对 OE 引脚进行控制，将其设置为低电平，使所有 SCL 和 SDA 引脚均处于高阻抗状态，从而显著减少静态电流消耗。
在正常 I2C 和 SMBus 配置下，TCA9416 可以达到 SCL 频率为 100kHz（标准模式）、400kHz（快速模式）或 1MHz（快速模式升级版）的标准速度要求。
TCA9416 在 SCL_A、SDA_A、SCL_B 和 SDA_B 上具有内部 10kΩ 上拉电阻器。此外还可以向总线添加额外的上拉电阻器，从而减小总上拉电阻并加快上升沿的上升速度。
空白
| Features | Output Enable |
| Protocols | I2C |
| Frequency (max) (MHz) | 1 |
| VCCA (min) (V) | 1.08 |
| VCCA (max) (V) | 3.6 |
| VCCB (min) (V) | 1.08 |
| VCCB (max) (V) | 3.6 |
| Supply restrictions | No rule |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |

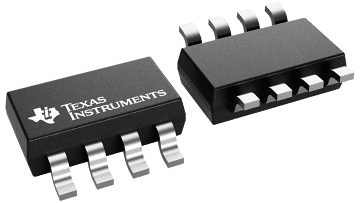

| SOT-23-THN (DDF) | 8 | 8.12 mm² 2.9 x 2.8 |

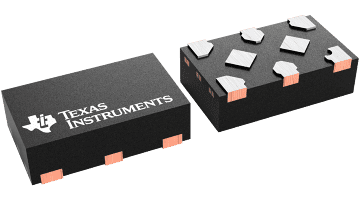

| X2SON (DTM) | 8 | 1.08 mm² 0.8 x 1.35 |
