TPS25772-Q1

正在供货

具有降压/升压稳压器和智能电源管理功能的汽车类双端口 USB Type-C® PD 控制器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TPS25772-Q1 是一款完全集成的双端口 USB Type-C® 电力输送 (PD) 解决方案，具有集成的降压/升压转换器，适用于汽车双 USB 端口应用。功能包括：带 4 个电源开关的集成式降压/升压转换器；一个 ARM Cortex-M0；带 Type-C 电缆插拔和方向检测的 USB 端口控制器；USB 电池充电规范版本 1.2 (BC1.2) 检测；USB 端点 PHY；器件电源管理和监控电路；连接器引脚过压和短路保护；

一个智能的系统策略管理器有效地增加了传输的 USB 电力，同时保护系统免受汽车电池瞬态和过热情况的影响。

器件配置设置通过一个直观的图形用户界面 (GUI) 进行选择。

具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C2B
- 增强型连接器引脚 ESD 保护功能
具有可编程电源 (PPS) 支持的 USB 电力输送 (PD) 控制器
- 宽 V IN：5.5V 至 18V（最大 40V）
- 集成降压/升压 4 个电源开关，支持高达 65W 的 USB PD 输出功率
- V BUS 输出：3V 至 21V，步长为 ±20mV
- I BUS 输出：0A 至 3A，电流限值步长为 ±50mA
- V BUS 短接 V BAT 和接地保护
- V BUS 电缆压降补偿
- MFi 过流保护
- 开关频率：300kHz、400kHz、450kHz
- 具有抖动的直流/直流同步输入/输出
USB 端口配置选项
- 1 USB-PD 端口 (TPS25762-Q1)
- 2 USB-PD 端口 (TPS25772-Q1)
符合 USB 要求
- USB Type-C 电力输送 3.1 版
  - TPS25762-Q1：通过 USB–IF PPS 认证，TID：9509
  - TPS25772-Q1：通过 USB–IF PPS 认证，TID：9161
  - CC 逻辑、V CONN 拉电流和放电电流
  - USB 电缆极性检测
- 电池充电规范 1.2 版
  - DCP：专用充电端口
传统快速充电
- 2.7V 分压器 3 模式
- 1.2V 分压器模式
- 高压 DCP 协议
微控制器内核允许
- 固件更新
- 在充电端口之间实现智能的功率共享
- 根据电源电压和温度提供电源管理
短接 V BUS 和 V BAT 保护
- V BUS
- Px_ DP 和 Px_DM
- Px_CC1 和 Px_CC2
具有可湿性侧面的 HotRod™ QFN 封装

Function	Type-C
Type	DC/DC converter, PD controller
Power role	Source
Alternate mode	No
External power-path control	I2C
Data role	Dataless
Internal power path	20 V 3 A
Rating	Automotive
Dead battery support	No
Operating temperature range (°C)	-40 to 125

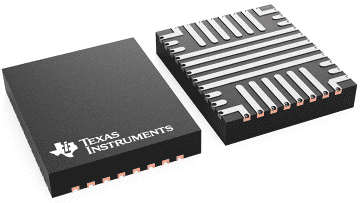

VQFN-HR (RQL)

30 mm² 6 x 5
