INA826S

正在供货

具有关断功能的 200μA、36V 轨到轨输出仪表放大器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

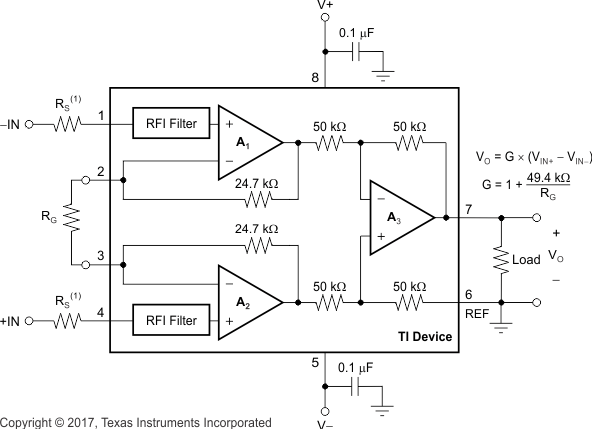

INA826S 器件是一款低成本仪表放大器，此放大器提供极低功耗及关断，并可在极宽的单电源或双电源电压范围内工作。可通过单个外部电阻在 1 到 1000 范围内设置增益。该器件在过热条件下具有很好的稳定性，即使在 G > 1 时，也可实现只有 35ppm/°C（最大值）的低增益漂移。

INA826S 经优化可在频率高达 5kHz 时提供超过 100dB (G = 10) 的出色共模抑制比。G = 1 时，在从负电源直至 1V 正电源的整个输入共模范围内共模抑制比将超过 84dB。INA826S 采用轨到轨输出，非常适合通过 3V 单电源和高达 ±18V 的双电源供电的低电压运行器件。

提供关断引脚，可将电源电流降至 2µA 以下。附加电路可通过将输入电流限制在 8mA 以下来防止输入出现超出电源电压的过压情况（高达 ±40V）。

INA826S 可提供 10 引脚、3mm ×
3mm VSON 表面贴装式封装。INA826S 的额定工作温度范围为 –40°C 至 +125°C。

输入共模范围：包括 V–
共模抑制：
- 104dB（最小值，G = 10）
- 100dB（5kHz 下的最小值，G = 10）
电源抑制：（最小值，G = 1）
低失调电压：150µV，最大值
增益漂移：1ppm/°C (G = 1)，35ppm/°C (G > 1)
噪声：18nV/√Hz，G ≥ 100
带宽：1MHz (G = 1)，60kHz (G = 100)
输入保护电压高达 ±40V
轨到轨输出
电源电流：200µA
- 关断电流：2µA
电源电压范围：
- 单电源：3V 至 36V
- 双电源：±1.5V 至 ±18V
特定温度范围：
–40°C 至 +125°C
封装：3mm × 3mm VSON

Number of channels	1
Vs (max) (V)	36
Vs (min) (V)	3
Input offset (±) (max) (µV)	150
Voltage gain (min) (V/V)	1
Voltage gain (max) (V/V)	1000
Noise at 1 kHz (typ) (nV√Hz)	18
Features	Cost Optimized, Overvoltage protection, Shutdown, Small Size
CMRR (min) (dB)	120
Input offset drift (±) (max) (V/°C)	0.000002
Input bias current (±) (max) (nA)	65
Iq (typ) (mA)	0.2
Bandwidth at min gain (typ) (MHz)	1
Gain error (±) (max) (%)	0.15
Operating temperature range (°C)	-40 to 125
Rating	Catalog
Type	Resistor
Gain nonlinearity (±) (max) (%)	0.002
Output swing headroom (to negative supply) (typ) (V)	0.1
Output swing headroom (to positive supply) (typ) (V)	-0.15
Input common mode headroom (to negative supply) (typ) (V)	0
Input common mode headroom (to positive supply) (typ) (V)	-1
Noise at 0.1 Hz to 10 Hz (typ) (µVPP)	0.52

VSON (DRC)

9 mm² 3 x 3
