TCAN1046-Q1

正在供货

汽车类高速双路 CAN 收发器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TCAN1046-Q1 (TCAN1046) 是一款双路高速控制器局域网 (CAN) 收发器，满足 ISO 11898-2:2016 高速 CAN 规范对物理层的要求。

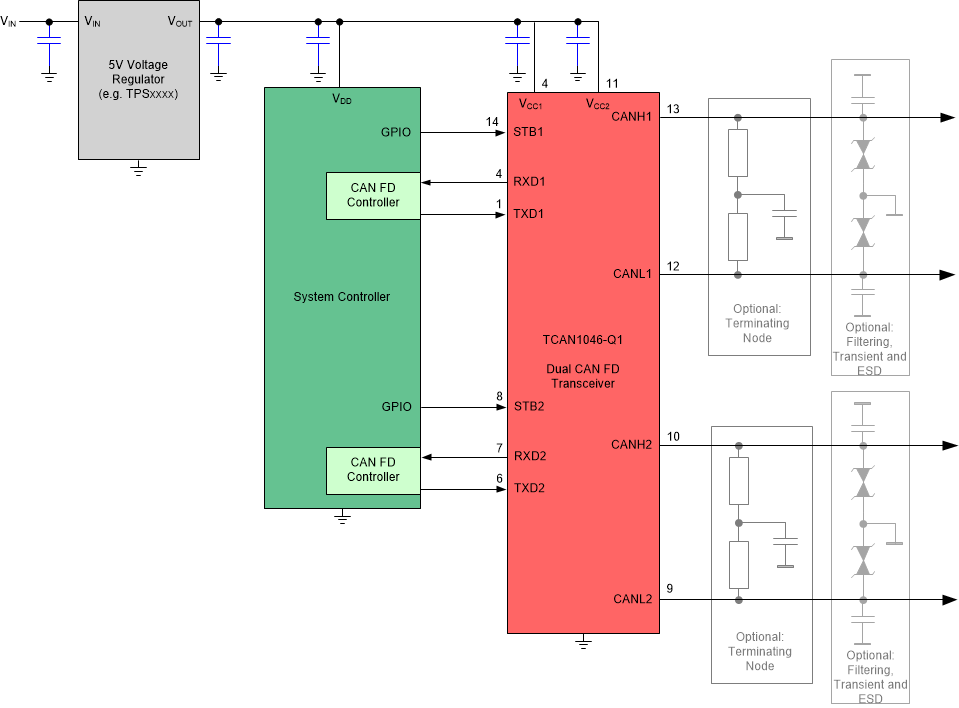

TCAN1046 支持传统 CAN 和 CAN FD 网络（数据速率高达 8 兆位/秒 (Mbps)）。该器件具有两个带独立电源（V_CC1 和 V_CC2）和模式控制引脚（STB1 和 STB2）的 CAN FD 通道，使每个 CAN 通道能够真正独立地运行。在需要冗余或额外 CAN FD 通道作为系统发生故障时的备份的应用中，能够独立操作每个通道的能力非常重要。

TCAN1046包括许多保护和诊断功能，其中包括热关断 (TSD)、TXD 驱动器显性超时 (DTO) 和高达 ±58V 的总线故障保护。

AEC-Q100 标准：符合汽车应用要求
- 温度等级 1：–40°C 至 125°C T_A
两个具有模式控制功能的独立高速 CAN FD 收发器
符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准中的要求
支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）
- 具有较短的对称传播延迟时间，可增加时序裕量
- 在负载型 CAN 网络中实现更快的数据速率
I/O 电压范围支持 1.7V 至 5.5V
- 支持 1.8V、2.5V、3.3V 和 5V 应用
保护特性：
- 总线故障保护：±58V
- 欠压保护
- TXD 显性超时 (DTO)
  - 数据速率低至 9.2kbps
- 热关断保护 (TSD)
工作模式：
- 正常模式
- 支持远程唤醒请求功能的低功耗待机模式
优化了未上电时的性能
- 总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
- 支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行
结温范围：–40°C 至 150°C
接收器共模输入电压：±12V

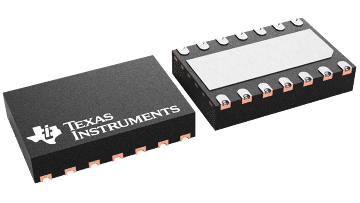

采用 SOIC (14) 封装和无引线 VSON (14) 封装 (4.5mm x 3.0mm)，具有改进的自动光学检查 (AOI) 功能

Protocols	CAN, CAN FD
Number of channels	2
Supply voltage (V)	4.5 to 5.5
Bus fault voltage (V)	-58 to 58
Signaling rate (max) (Bits)	8000000
Rating	Automotive

VSON (DMT)

13.5 mm² 4.5 x 3
