DP83826E

正在供货

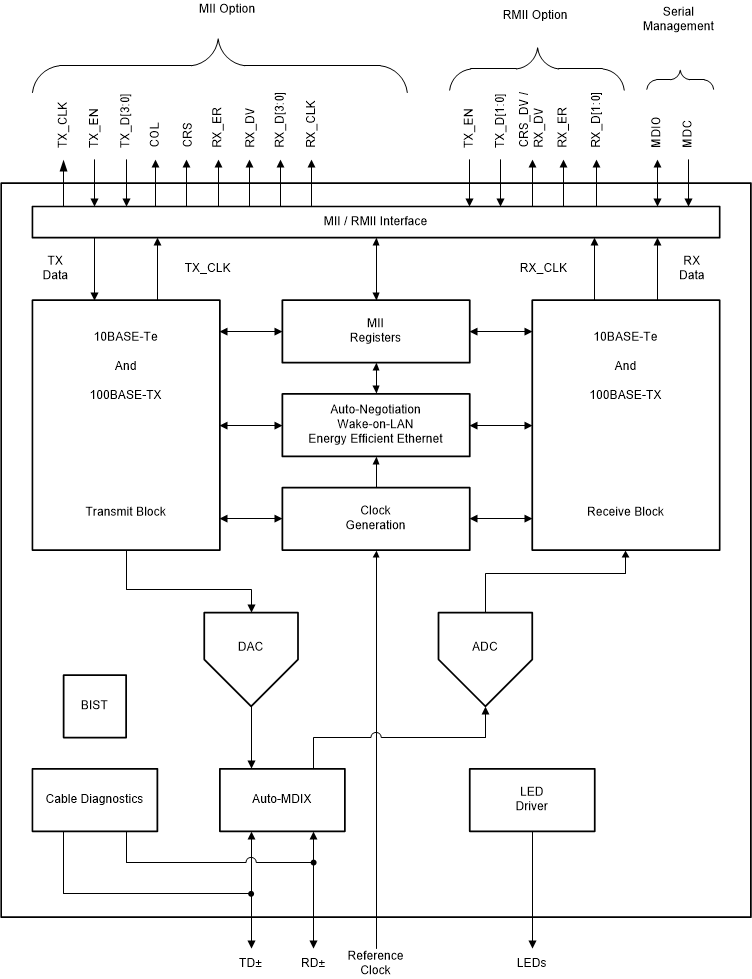

产品详情

DP83826 能够提供很低的确定性延迟和低功耗，并支持 10BASE-Te、100BASE-TX 以太网协议，可以满足实时工业以太网系统中的严格要求。该器件包含可实现快速链接的硬件自举、快速链路丢弃检测模式以及用于对系统上的其他模块进行时钟同步的专用参考 CLKOUT。

两种可配置模式为：使用通用以太网引脚排列的 BASIC 标准以太网模式，以及支持标准以太网模式和多个工业以太网现场总线应用（通过附加功能和硬件自举配置）的 ENHANCED 以太网模式。

较低的确定性延迟
- TX 延迟：40ns、RX 延迟：170ns
- 电源循环上的确定性延迟 < ±2ns
- 固定相位 XI 到 TX_CLK 关系 < ±2ns
强大的小型系统解决方案
- 用于增强 EMC 的集成电路
- IEC 61000-4-2 ESD：±8kV 接触，±15kV 空气
- IEC 61000-4-4 EFT：5kHz、100kHz 下为 ±4kV
- CISPR 22 传导发射 B 类
- 符合 CISPR 22 B 类辐射发射限制
- 快速链路丢弃 < 10µs
- 电缆长度 > 150 米
- 电压模式线路驱动器
- MAC 接口上的集成终端
- 电压容限：±10%
单个器件中具有两种可选引脚模式
- 用于附加功能的 ENHANCED 模式
- 用于通用以太网引脚的 BASIC 模式
低功耗 < 160mW
MAC 接口：MII、RMII
可编程节能模式
- 主动睡眠
- 深度断电
- 节能以太网 (EEE) IEEE 802.3az
- 局域网唤醒 (WoL)
诊断工具：电缆诊断、内置自检 (BIST)、环回模式
3.3V 单电源
I/O 电压：1.8V 或 3.3V
RMII 背对背中继器模式
DP83826E 工作温度范围：–40°C 至 105°C
DP83826I 工作温度范围：–40°C 至 85°C
符合 IEEE 802.3 标准：10BASE-Te、100BASE-TX
符合 EtherCAT 标准

Datarate (Mbps)	10/100
Interface type	MII, RMII
Number of ports	Single
Rating	Catalog
Features	25-MHz clock out, Cable diagnostics, EEE, Low latency, Low power, Single supply, WoL, basic and enhanced modes
Supply voltage (V)	3.3
I/O supply voltage (typ) (V)	1.8, 3.3
Operating temperature range (°C)	-40 to 105
ESD HBM (kV)	5

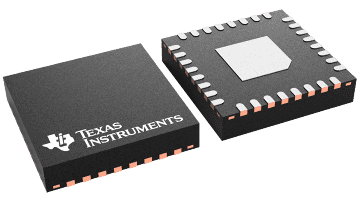

VQFN (RHB)

25 mm² 5 x 5
