TCAN1044V-Q1

正在供货

具有待机和 1.8V I/O 支持的汽车类故障保护高速 CAN 收发器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TCAN1044-Q1 是一款符合 ISO 11898-2:2016 高速 CAN 规范物理层要求的高速控制器局域网 (CAN) 收发器。

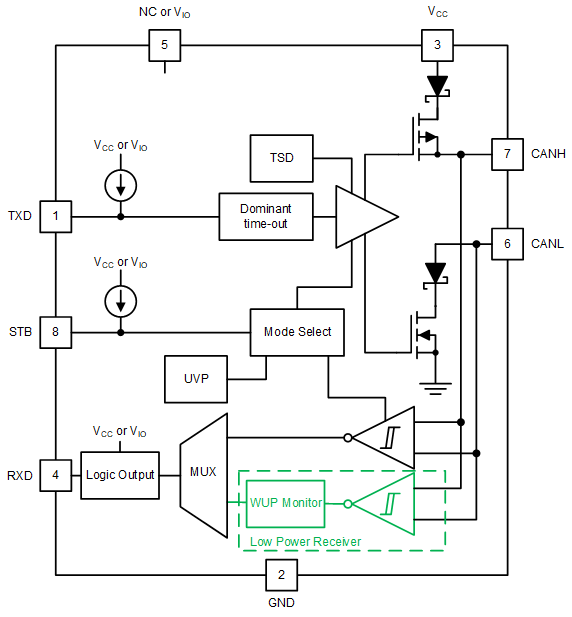

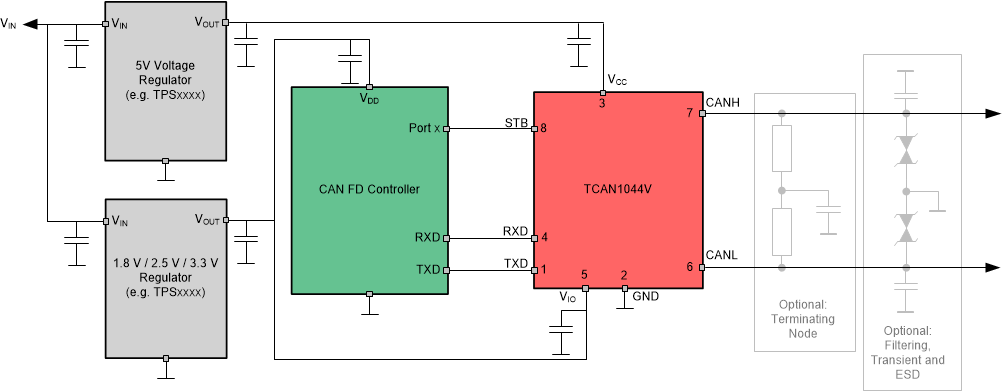

TCAN1044-Q1 收发器支持传统 CAN 和 CAN FD 网络（数据速率高达 8 兆位/秒 (Mbps)）。 TCAN1044-Q1 包括通过 V_IO 端子实现的内部逻辑电平转换功能，允许将收发器 I/O 直接连接到 1.8V、2.5V、3.3V 或 5V 逻辑 I/O。该收发器支持低功耗待机模式，并且可通过符合 ISO 11898-2:2016 所定义唤醒模式 (WUP) 的 CAN 来唤醒。此外， TCAN1044-Q1收发器还包括保护和诊断功能，支持热关断 (TSD)、TXD 显性超时 (DTO)、电源欠压检测和高达 ±58V 的总线故障保护。

AEC-Q100 标准：符合汽车应用要求
- 温度等级 1：–40°C 至 125°C T_A
符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准的要求
提供功能安全
- 可帮助进行功能安全系统设计的文档
支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）
- 具有较短的对称传播延迟时间，可增加时序裕量
- 在有负载 CAN 网络中实现更快的数据速率
I/O 电压范围支持 1.7V 至 5.5V
- 支持 1.8V、2.5V、3.3V 和 5V 应用
保护特性：
- 总线故障保护：±58V
- 欠压保护
- TXD 显性超时 (DTO)
  - 数据速率低至 9.2kbps
- 热关断保护 (TSD)
工作模式：
- 正常模式
- 支持远程唤醒请求功能的低功耗待机模式
优化了未上电时的性能
- 总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
- 支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行
结温范围：–40°C 至 150°C
接收器共模输入电压：±12V

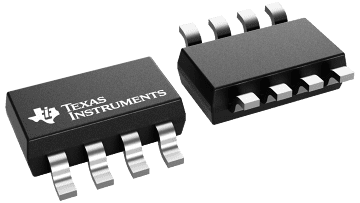

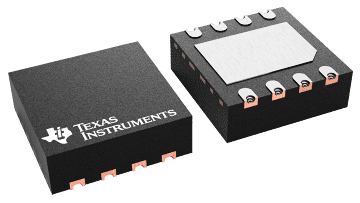

采用 SOIC (8)、SOT23 (8) 封装 (2.9mm x 1.60mm) 和无引线 VSON (8) 封装 (3.0mm x 3.0mm)，具有改进的自动光学检查 (AOI) 功能

Protocols	CAN, CAN FD
Number of channels	1
Supply voltage (V)	4.5 to 5.5
Bus fault voltage (V)	-58 to 58
Signaling rate (max) (Bits)	8000000
Rating	Automotive

SOIC (D)	8	29.4 mm² 4.9 x 6
SOT-23-THN (DDF)	8	8.12 mm² 2.9 x 2.8
VSON (DRB)	8	9 mm² 3 x 3
