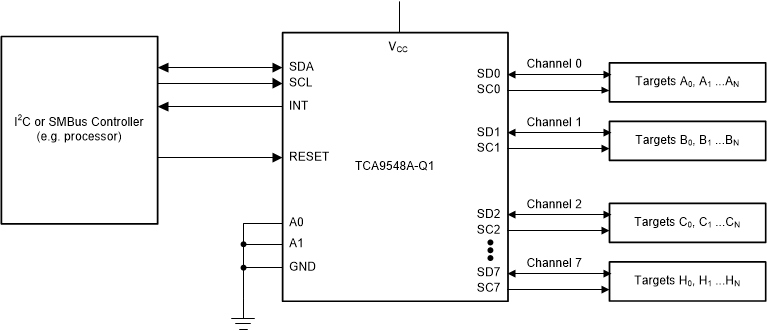

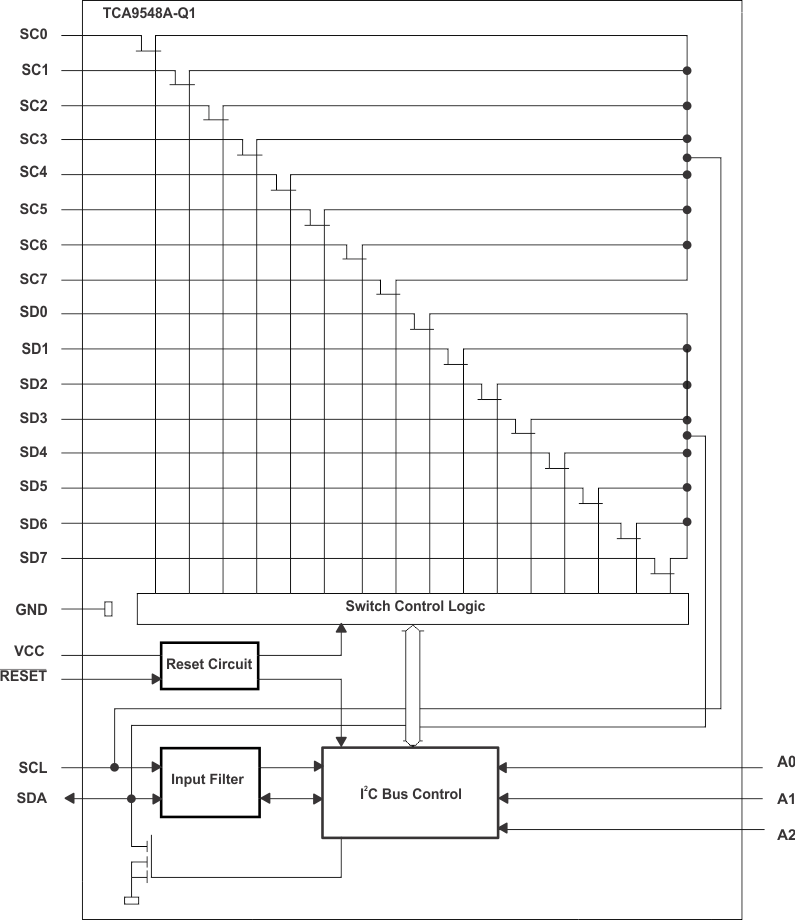

TCA9548A-Q1 器件配有八个可通过 I 2C 总线控制的双向转换开关。SCL/SDA 上行对扩展到八个下行对，或者通道。根据可编程控制寄存器的内容，可选择任一单独 SCn/SDn 通道或者通道组合。这些下游通道可用于解决 I 2C 目标地址冲突。例如，如果应用中需要八个完全相同的数字温度传感器，则每个通道 (0-7) 可以连接一个传感器。
发生超时或其他不当操作时，系统控制器可通过将 RESET 输入置为低电平来复位 TCA9548A-Q1。同样，上电复位即可取消选中所有通道并初始化 I 2C/SMBus 状态机。将 RESET 置为有效也可实现复位和初始化，并且无需将部件断电。这样可以在下游 I 2C 总线之一卡在低电平状态时进行恢复。
由于在开关上有导通栅极，因此可使用 VCC 引脚来限制 TCA9548A-Q1 传递的最大高电压。限制最大高电压后，可以在每个对上使用不同的总线电压，从而让 1.8V、2.5V 或 3.3V 器件能够在没有任何额外保护的情况下与 5V 器件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压水平。所有 I/O 引脚可耐受 5 V 电压。
| Addresses | 8 |
| Supply voltage (max) (V) | 5.25 |
| Supply voltage (min) (V) | 1.65 |
| Features | Reset pin |
| Rating | Automotive |
| Frequency (max) (MHz) | 0.4 |
| Operating temperature range (°C) | -40 to 85 |
| Number of channels | 8 |
| TI functional safety category | Functional Safety-Capable |

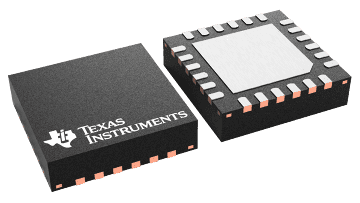

| VQFN (RGE) | 24 | 16 mm² 4 x 4 |
