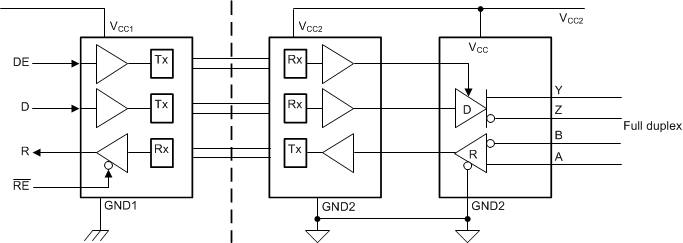

ISO14xx 器件是适用于 TIA/EIA RS-485 和 RS-422 应用的电隔离差分线路收发器。这些抗噪声收发器设计用于恶劣的工业环境。这些器件的总线引脚可承受高级别的 IEC 静电放电 (ESD) 和 IEC 电子快速瞬变 (EFT) 事件，无需在总线上使用额外组件进行系统级保护。这些器件提供有基础型和增强型隔离可供选择（请参阅 增强型和基础型隔离选项）。
这些器件用于长距离通信。隔离会破坏通信节点之间的接地回路，从而获得更大的共模电压范围。经测试，每个器件的对称隔离栅可在总线收发器和逻辑电平接口之间按照 UL 1577 标准提供为时 1 分钟的 5000V RMS 隔离。
ISO14xx 器件可由 1 侧的 1.71V 至 5.5V 电压供电运行，此电压范围使器件能够与低压 FPGA 和 ASIC 连接。2 侧上具有 3V 至 5.5V 的宽电源电压范围，因此无需在隔离侧提供稳压电源。这些器件支持 -40°C 至 +125°C 的宽工作环境温度范围。
| Rating | Catalog |
| Integrated isolated power | No |
| Isolation rating | Basic, Reinforced |
| Duplex | Full |
| Data rate (max) (Mbps) | 50 |
| Working isolation voltage (VIOWM) (Vrms) | 1060 |
| Surge isolation voltage (VIOSM) (VPK) | 6000, 10000 |
| Transient isolation voltage (VIOTM) (VPK) | 7071 |
| Withstand isolation voltage (VISO) (Vrms) | 5000 |
| ESD HBM (kV) | 30 |
| VCC1 (min) (V) | 1.71 |
| VCC1 (max) (V) | 5.5 |
| VCC2 (min) (V) | 3 |
| VCC2 (max) (V) | 5.5 |
| Fail safe | Idle, Open, Short |
| CMTI (min) (kV/µs) | 85 |
| Operating temperature range (°C) | -40 to 125 |
| Creepage (min) (mm) | 8 |
| Clearance (min) (mm) | 8 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
