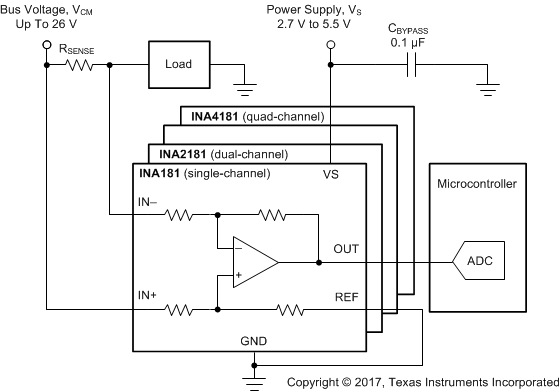

INA181、INA2181 和 INA4181 (INAx181) 电流检测放大器专为经成本优化的 解决方案而设计。这些器件是一系列双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INAx181 系列集成有一个匹配的电阻器增益网络，具有四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温漂。
这些器件由 2.7V 至 5.5V 单电源供电。单通道 INA181 消耗的最大电源电流为 260µA；而双通道 INA2181 消耗的最大电源电流为 500µA，四通道 INA4181 消耗的最大电源电流为 900µA。
INA181 可提供 6 引脚 SOT-23 封装。INA2181 可提供 10 引脚 VSSOP 封装。INA4181 可提供 20 引脚 TSSOP 封装。所有器件选项的额定扩展工作温度范围均为 –40°C 至 +125°C。
| Product type | Analog output |
| Common-mode voltage (max) (V) | 26 |
| Common-mode voltage (min) (V) | -0.2 |
| Input offset (±) (max) (µV) | 150 |
| Input offset drift (±) (typ) (µV/°C) | 0.2 |
| Voltage gain (V/V) | 20, 50, 100, 200 |
| CMRR (min) (dB) | 84 |
| Bandwidth (kHz) | 105, 150, 210, 350 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.7 |
| Iq (max) (mA) | 0.3 |
| Number of channels | 1 |
| Comparators (#) | 0 |
| Gain error (%) | 0.8 |
| Gain error drift (±) (max) (ppm/°C) | 20 |
| Slew rate (V/µs) | 2 |
| Features | Bidirectional, Low-side Capable |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 125 |
| SOT-23 (DBV) | 6 | 8.12 mm² 2.9 x 2.8 |
