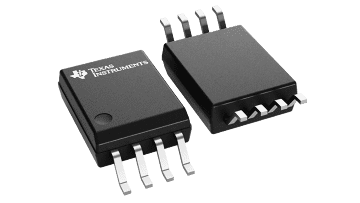

ISO1042 -Q1 器件是一款符合 ISO11898-2 (2016) 标准规格的电隔离控制器局域网 (CAN) 收发器。ISO1042 -Q1 器件提供 ±70V 直流母线故障保护功能和 ±30V 共模电压范围。该器件在 CAN FD 模式下最高支持 5Mbps 数据速率，与经典 CAN 相比可实现更为快速的载荷传输。该器件采用二氧化硅 (SiO 2) 绝缘隔栅，可承受 5000V RMS 的电压和 1060V RMS 的工作电压。电磁兼容性得到了显著增强，可实现系统级 ESD、EFT 和浪涌并符合辐射标准。与隔离式电源一起使用，此器件可抵御高电压冲击，并防止总线的噪声电流进入本地接地。ISO1042 -Q1 器件提供基础型和增强型隔离（请参阅 增强型和基础型隔离选项）。ISO1042 -Q1 器件支持 –40°C 至 +125°C 的宽环境温度范围，该器件采用 SOIC-16 (DW) 封装和较小的 SOIC-8 (DWV) 封装。
| Rating | Automotive |
| Isolation rating | Basic, Reinforced |
| Data rate (max) (Mbps) | 5 |
| Working isolation voltage (VIOWM) (Vrms) | 1060 |
| Surge isolation voltage (VIOSM) (VPK) | 6000, 10000 |
| Transient isolation voltage (VIOTM) (VPK) | 7071 |
| Withstand isolation voltage (VISO) (Vrms) | 5000 |
| CMTI (min) (kV/µs) | 85 |
| Bus fault voltage (V) | -70 to 70 |
| Common-mode voltage (V) | -30 to 30 |
| Operating temperature range (°C) | -40 to 125 |
| TI functional safety category | Functional Safety-Capable |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
| SOIC (DWV) | 8 | 67.275 mm² 5.85 x 11.5 |
