DS90C189-Q1

DS90C189-Q1

正在供货

低功耗 1.8V 双像素 FPD 链接 (LVDS) 串行器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

DS90C189-Q1 是一款低功耗 桥接器,适用于 汽车应用,可减小主机 GPU 与显示屏之间 RGB 接口的尺寸。

DS90C189-Q1 桥接器旨在支持主机与平板显示器之间频率为 60Hz、分辨率高达 QXGA (2048x1536) 的 单像素数据传输。该发送器可将高达 24 位( 单像素 24 位颜色)的 1.8V LVCMOS 数据转换成双通道 4 数据 + 时钟 (4D+C) 宽度更低的接口 LVDS 兼容数据流。

DS90C189-Q1 支持 2 种工作模式。

  • 在单输入像素/单输出像素模式下,该器件能够以 60Hz 的频率驱动高达 SXGA+ (1400x1050) 的分辨率。在该模式下,该器件可以将一组 24 位的 RGB 数据转换成单通道 4D+C LVDS 数据流。
  • 在单输入像素/双输出像素模式下,该器件能够以 60Hz 的频率驱动高达 WUXGA+ (1920x1440) 的分辨率。在该配置下,该器件可以提供单像素到双像素的转换,将一组 24 位 RGB 数据转换成双通道 4D+C LVDS 数据流,其频率是像素时钟频率的一半。

对于所有模式,该器件都支持 24bpp 颜色。

DS90C189-Q1 采用小型 64 引脚 QFN 封装,并由 1.8V 单电源供电,实现超低的功率损耗。

  • 符合面向汽车应用的 AEC-Q100 标准,包括以下规格:
    • 器件温度等级 2:–40°C 至 +105°C 环境工作温度
    • 器件 HBM ESD 分类等级 ±8kV
    • 器件 CDM ESD 分类等级 ±750V
  • 185MHz 频率下的典型功耗为 150mW(SIDO 模式)
  • 驱动 QXGA 和 WQXGA 类显示器
  • 两种工作模式:
    • 单输入像素、单输出像素 (SISO):最大值 105 MHz
    • 单输入像素、双输出像素 (SIDO):最大值 185 MHz
  • 支持 24 位 RGB
  • 支持 3D+C、4D+C、6D+C、6D+2C、8D+C 和 8D+2C LVDS 配置
  • 与 FPD-Link 器件兼容
  • 由 1.8V 单电源供电
  • 直接与 1.8V LVCMOS 连接
  • 睡眠模式下的功耗低于 10mW
  • 与扩频时钟兼容

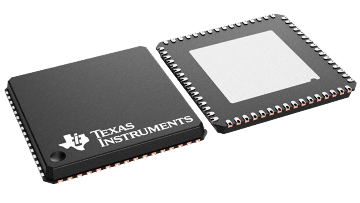

  • 小型 9mm × 9mm × 0.9mm 64 引脚 VQFN 封装
FunctionSerializer
Color depth (bps)24
Input compatibilityLVCMOS
Output compatibilityLVDS
FeaturesLow-EMI Point-to-Point Communication
EMI reductionLVDS
RatingAutomotive
Operating temperature range (°C)-40 to 115
VQFNP (RTD)6481 mm² 9 x 9
