THVD1450

正在供货

产品详情

THVD14xx 是一系列抗噪 RS-485/RS-422 收发器，专用于在恶劣的工业环境中运行。这些器件的总线引脚可耐受高级别的 IEC 电气快速瞬变 (EFT) 和 IEC 静电放电 (ESD) 事件，从而无需使用其他系统级保护组件。

其中的每个型号均是通过 3V 至 5.5V 的单电源供电运行。该系列中的器件具有扩展共模电压范围，因此这些器件适用于长电缆上的应用长线缆。

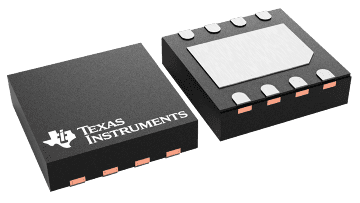

THVD14xx 系列器件可提供小型 VSON 和 VSSOP 封装，适用于空间受限的应用。这些器件在自然通风环境下的额定温度范围为 –40°C 至 125°C。

满足或超过 TIA/EIA-485A 标准的要求
3V 至 5.5V 电源电压
差分输出超过 2.1V，实现 PROFIBUS 与 5V 电源兼容
总线 I/O ESD 保护
- ±30kV HBM
- ±18kV IEC 61000-4-2 接触放电
- ±25kV IEC 61000-4-2 气隙放电
- ±4kV IEC 61000-4-4 快速瞬变脉冲
扩展级运行共模
范围：±15V
低 EMI 500kbps 和 50Mbps 数据速率
用于噪声抑制的大接收器滞后
低功耗
- 待机电源电流：< 1µA
- 运行期间的电流：< 3mA
扩展环境温度
范围：–40°C 至 125°C
适用于热插拔功能的无干扰加电/断电
开路、短路和空闲总线失效防护
1/8 单位负载（多达 256 个总线节点）
小尺寸 VSON 和 VSSOP 封装（可节省布板空间）或 SOIC 封装（可实现快插兼容性）

Number of receivers	1
Number of transmitters	1
Duplex	Half
Supply voltage (nom) (V)	3.3, 5
Signaling rate (max) (MBits)	50
IEC 61000-4-2 contact (±V)	18000
Fault protection (V)	-18 to 18
Common-mode range (V)	-15 to 15
Number of nodes	256
Features	Extended common mode, IEC ESD protection, PROFIBUS
Isolated	No
Supply current (max) (µA)	3000
Rating	Catalog
Operating temperature range (°C)	-40 to 125
