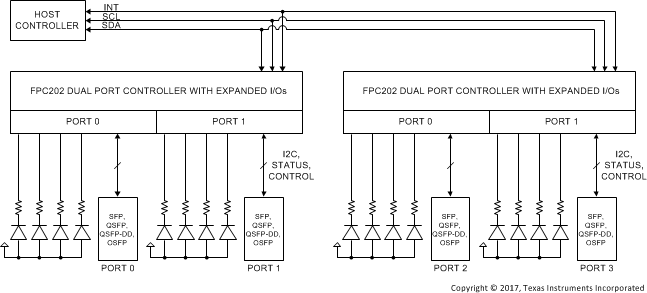

FPC202 双端口控制器用作低速信号聚合器，适用于 SFP、QSFP 和 Mini-SAS HD 等通用端口类型。FPC202 能够跨两个端口聚合所有低速控制和 I2C 信号，并为主机提供一个易于使用的管理接口（I2C 或 SPI）。利用连接到主机的一个公共控制接口，可以在高端口数应用使用多个 FPC202。

FPC202 所采用的设计允许将其放置在 PCB 底部、压合连接器下方，由此可简化布线。凭借这种本地控制端口低速信号的方法，可以使用 I/O 数更少的控制器件（FPGA、CPLD 和 MCU）并减少布线层拥塞，从而降低系统物料清单 (BOM) 成本。

FPC202 能够与标准的 SFF-8431、SFF-8436 和 SFF-8449 低速管理接口（包括连接每个端口的专用 100/400kHz I2C 接口）兼容。该器件还提供有其他通用引脚来驱动端口状态 LED 或控制电源开关。LED 驱动程序器具有便利的功能，例如可编程闪烁和调光功能。连接主机控制器的接口可在 1.8V 至 3.3V 的单独电源电压下运行，以支持低压 I/O。

对于每个端口，FPC202 总共具有四个 LED 驱动器、12 个通用 I/O 和两个下行 I2C 总线。利用这组扩展的 I/O，可以控制系统内的其他元件和功能。如果每个端口需要四个以上 LED，则通用输出可用于驱动更多 LED。

FPC202 可以从每个模块中用户指定的寄存器中预取数据，这样方便主机通过一个快速 I2C（速度高达 1MHz）或 SPI（速度高达 10MHz）接口来读取数据。此外，FPC202 还可以触发主机中断，提示某受控端口上发生了重要的用户可配置事件。这样一来，便无需再持续轮询模块。
