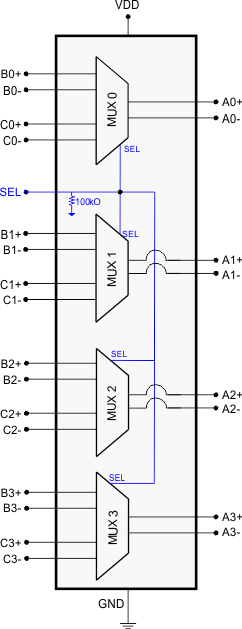

HD3SS3412A 器件是一款高速无源开关，能够切换四条差分通道， 包括 在电脑或服务器应用中从一个源分别到两个目标位置的两条完整 PCI Express x1 通道等应用。具有双向功能的 HD3SS3412A 还 支持 一个目标设备与两个源设备相连，例如两个平台共享一个外设。HD3SS3412A 具有单个控制线（SEL 引脚），可用于控制端口 A 与端口 B 或端口 C 间的信号路径。

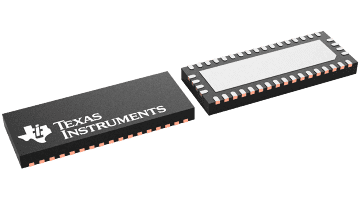

HD3SS3412A 采用行业标准的 42 引脚 WQFN 封装，采用多家供应商通用的尺寸。该器件需要在 0°C 至 70ºC 的完整温度范围内由电压为 3.3V 的单电源供电运行。

HD3SS3412A 是通用的 4 通道高速多路复用器/多路信号分离器开关类型，可用于电路板上两个不同位置间的高速信号路由。虽然 HD3SS3412A 专为 PCI Express Gen III 应用而设计，但也支持其它多种差模电压＜1800mVpp、共模电压＜2.0V 的高速数据协议，与 USB 3.0 和 DisplayPort 1.2 相同。该器件的一个选择输入 (SEL) 引脚可通过系统内或微控制器提供的一个 GPIO 引脚轻松控制。
