TPD4E02B04-Q1 是一种经过汽车认证的双向 TVS ESD 保护二极管阵列，用于 USB Type-C 和 HDMI 2.0 电路保护。TPD4E02B04-Q1 的额定 ESD 冲击消散值高达 10kV，符合 ISO 10605（330pF，330Ω）ESD 标准。TPD4E02B04 的额定 ESD 冲击消散值也达到了 IEC 61000-4-2 国际标准（4 级）中规定的最高水平。

该器件的每个通道均 具有 一个 0.25pF IO 电容，适用于保护速率高达 10Gbps 的高速接口（例如第 2 代 USB 3.1）。低动态电阻和低钳位电压确保系统级抗瞬变事件保护。

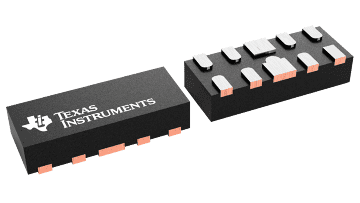

TPD4E02B04-Q1 采用符合行业标准的 USON-10 (DQA) 封装。该封装 采用 直通布线，其引脚间距为 0.5mm，能够简化实现并缩短设计时间。

该器件还具有未经过汽车认证的型号：TPD4E02B04。
