TIOL1113

正在供货

产品详情

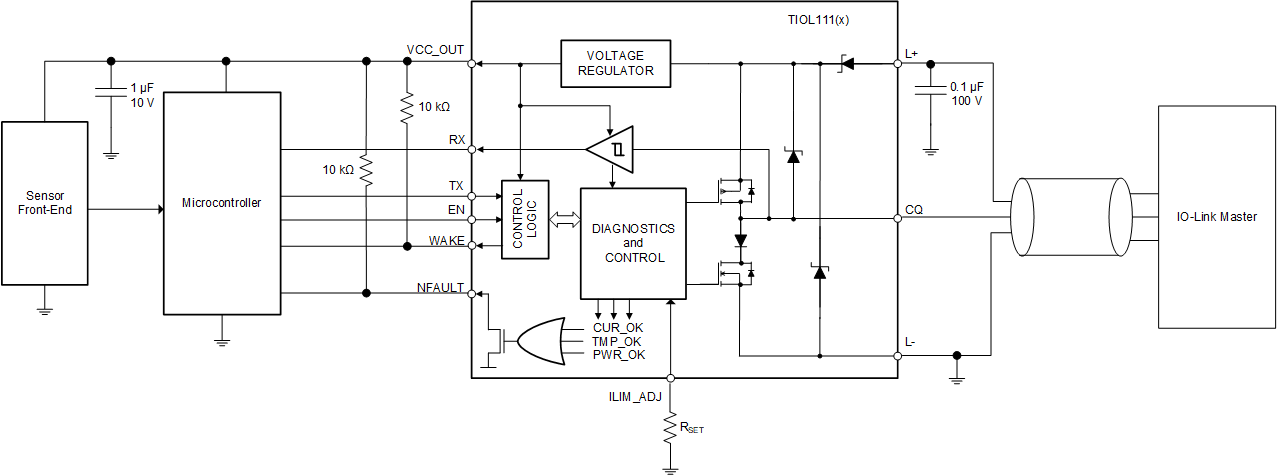

TIOL111(x) 系列收发器使用 IO-Link 接口实现工业双向点到点通信。当此器件通过一个三线制接口连接至一个 IO-Link 主器件时，主器件能够发起通信并与远程节点交换数据，而此时 TIOL111(x) 则用作一个用于通信的完整物理层。

这些器件能够承受高达 1.2kV (500Ω) 的 IEC 61000-4-5 浪涌，并具有集成反向极性保护。

只需通过一个简单的引脚可编程接口，便可轻松连接到控制器电路。输出电流限制可使用外部电阻器进行配置。

此外，它们提供了故障报告和内部保护功能，可应对欠压、过流和过热条件。

7V 至 36V 电源电压
PNP、NPN 或 IO-Link 可配置输出
- IEC 61131-9 COM1、COM2 和 COM3 数据速率支持
在 250mA 条件下，残余电压低，为 1.75V
50mA 至 350mA 可配置电流限制
耐受 ±65V 瞬态电压（时间低于 100µs）
L+、CQ 和 L- 上具有高达 60V 的反极性保护
L+ 和 CQ 上有集成式 EMC 保护
- ±16kV IEC 61000-4-2 ESD 接触放电
- ±4kV IEC 61000-4-4 电气快速瞬变
- ±1.2kV/500Ω IEC 61000-4-5 浪涌
高达 1.5H 电感负载的快速消磁功能
大电容负载驱动能力
< 2µA CQ 泄露电流
< 1.5mA 静态电源电流
集成式 LDO 选项可支持高达 20mA 的电流
- TIOL111：无 LDO
- TIOL1113：3.3V LDO
- TIOL1115：5V LDO
过热警告和热保护
远程唤醒指示灯
故障指示灯
扩展环境温度：-40°C 至 125°C
2.5mm x 3mm 10 引脚 VSON 封装

Type	IO-Link
Supply voltage (V)	7 to 36
IEC 61000-4-2 contact (±V)	16000
IEC 61000-4-4 EFT (±V)	4000
IEC 61000-4-5 (surge) (±V)	1200
Current limit (max) (A)	0.35
LDO output range (V)	3.3
Features	Configurable current limiter, Remote wakeup, Reverse polarity protection
Operating temperature range (°C)	-40 to 125

VSON (DMW)

7.5 mm² 2.5 x 3
