TUSB544

正在供货

产品详情

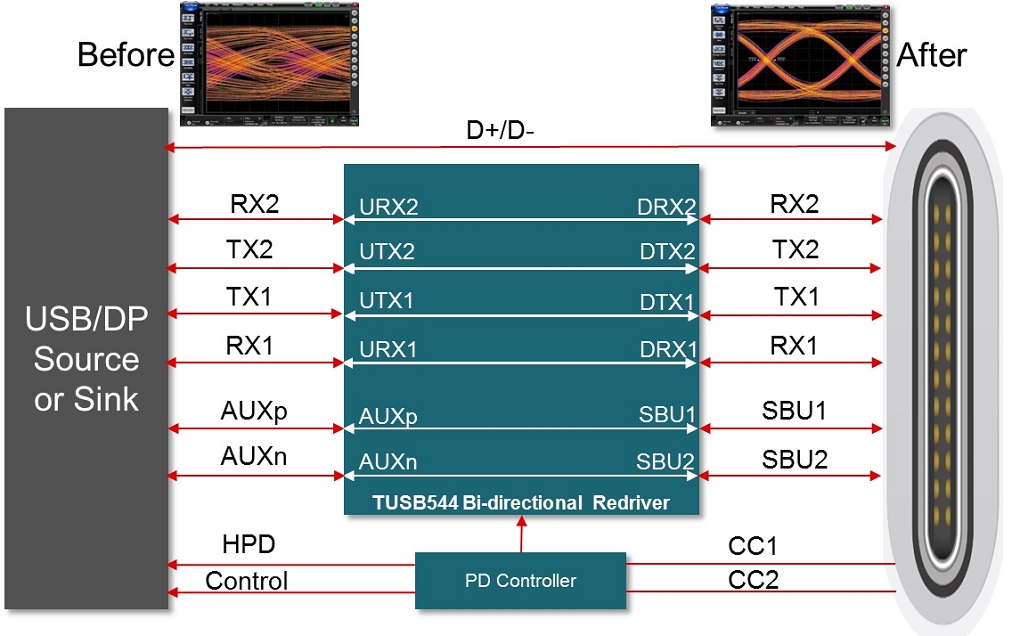

TUSB544 是一种 USB Type-C 交替模式转接驱动器开关，可支持高达 8.1Gbps 的数据速率。此协议无关线性转接驱动器能够支持包括 VESA DisplayPort 在内的 USB Type-C 交替模式接口。

TUSB544 提供多个接收线性均衡级别，用于补偿因线缆或电路板线迹损耗产生的码间串扰 (ISI)。该器件由 3.3V 单电源供电运行，支持商业级温度范围和工业级温度范围。

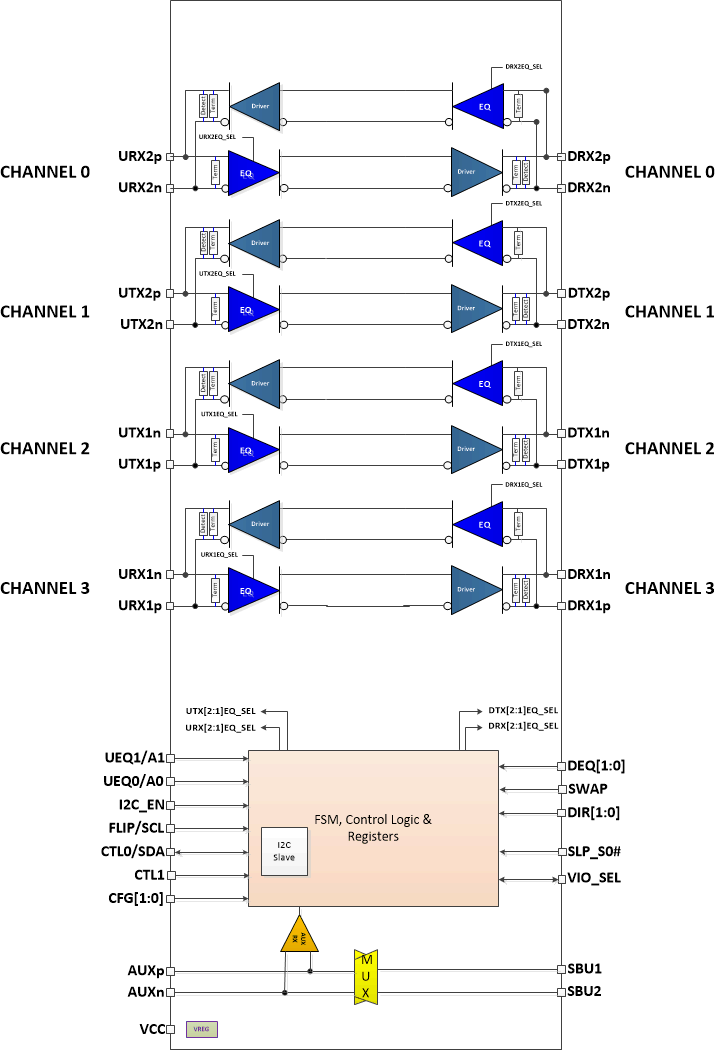

TUSB544 的全部四个通道均为正反两用式，这使其成为可用于诸多应用的多用途信号调节器。

支持高达 8.1 Gbps 的协议无关正反两用式 4 通道线性转接驱动器。
- 带有 USB 3.1 第 1 代和 DisplayPort 1.4 作为交替模式的 USB Type-C。
支持集成有 USB 3.1 和 DisplayPort 多路复用器，适用于 Type-C 应用的处理器
支持信号调节内部 Type-C 线缆
适用于 SBU 信号的交叉点多路复用器
频率为 4.05GHz 时，支持高达 11dB 的线性均衡功能
用于通道方向和均衡的 GPIO 和 I²C 控制
通过监控 USB 功耗状态和嗅探 DP 链路训练可实现高级电源管理
可通过 GPIO 或 I²C 进行配置
支持热插拔
3.3V 单电源
工业级温度范围：–40ºC 至 85ºC (TUSB544I)
商业级温度范围：0ºC 至 70ºC (TUSB544)
4mm × 6mm、0.4mm 间距、40 引脚 QFN 封装

Function	Type-C
Type	Redriver
Power role	DRP
Alternate mode	Yes
External power-path control	No
Data role	DRP
USB speed (MBits)	5000
Rating	Catalog
Dead battery support	No
Operating temperature range (°C)	-40 to 85

WQFN (RNQ)

24 mm² 6 x 4
