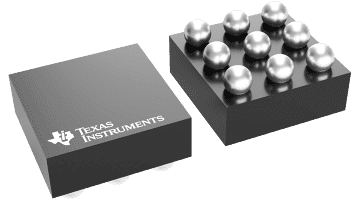

TPD2S300 是一种单芯片 USB Type-C 端口保护解决方案，可提供针对 CC1 和 CC2 引脚的 20V V_BUS 短路过压保护和 IEC ESD 保护。

自从 USB Type-C 连接器发布以来，市场上已经发布了很多不符合 USB Type-C 规格的 USB Type-C 产品和配件。其中的一个例子就是在 V_BUS 线路上提供 20V 电压的 USB Type-C 电力输送适配器。关于 USB Type-C 的另一个问题是，由于此小型连接器中的各引脚极为靠近，因此连接器的机械扭转和滑动可能使引脚短路。这可能导致 20V V_BUS 与 CC 引脚短路。此外，更为严重的是，由于 Type-C 连接器中的各引脚极为靠近，碎屑和水气可能会导致 20V V_BUS 引脚与 CC 引脚短路。

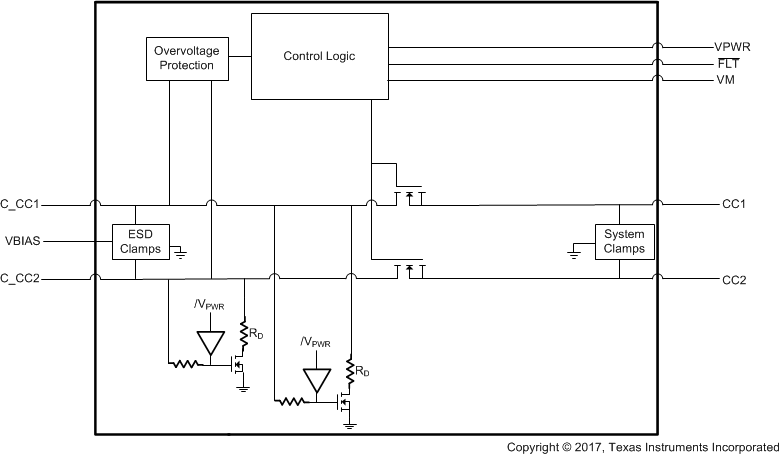

这些非理想的设备和机械事件使得 CC 引脚必须能够承受 20V 的电压，即使它们仅在 5V 或更低电压下工作。通过在 CC 引脚上提供过压保护，TPD2S300 可以使 CC 引脚耐受 20V 的电压，而不会干扰正常工作。该器件将高压 FET 串联放置在 CC 线路上。当在这些线路上检测到高于 OVP 阈值的电压时，高压开关被打开，从而将系统的其余部分与连接器上存在的高压状态隔离。

最后，大多数系统都需要为其外部引脚应用 IEC61000-4-2 系统级 ESD 保护。TPD2S300 为 CC1 和 CC2 引脚集成 IEC 61000-4-2 ESD 保护，因此无需在连接器上通过外部放置高压 TVS 二极管。
