TPS25810A-Q1 器件一款 USB Type-C 下行端口 (DFP) 控制器，集成了一个额定电流为 3A 的 USB 电源开关。此器件通过监测 Type-C 配置通道 (CC) 线路来发现连接的 USB 设备。如果连接了上行端口 (UFP) 器件，它会向 V_BUS 供电，并将可选 V_BUS 拉电流能力通过直通 CC 线路传达给 UFP。如果使用电子标记电缆连接了 UFP，它还会将 V_CONN 电源施加于电缆 CC 引脚。当连接 Type-C 音频附件或调试附件时，TPS25810A-Q1 可以识别并报告此连接。

未连接 USB 负载时，TPS25810A-Q1 器件从 AUX 引脚上消耗的电流小于 0.7µA（典型值）。未连接 UFP 时，此器件通过使用 UFP 输出对 5V 高功率电源进行禁用，从而可在 S4 和 S5 系统功耗状态下进一步实现系统节能。在此模式下，该器件能够由电压较低 (3.3V) 的辅助电源 (AUX) 供电运行，该电源通常在低功耗状态（S4 和 S5）下为系统微控制器供电。

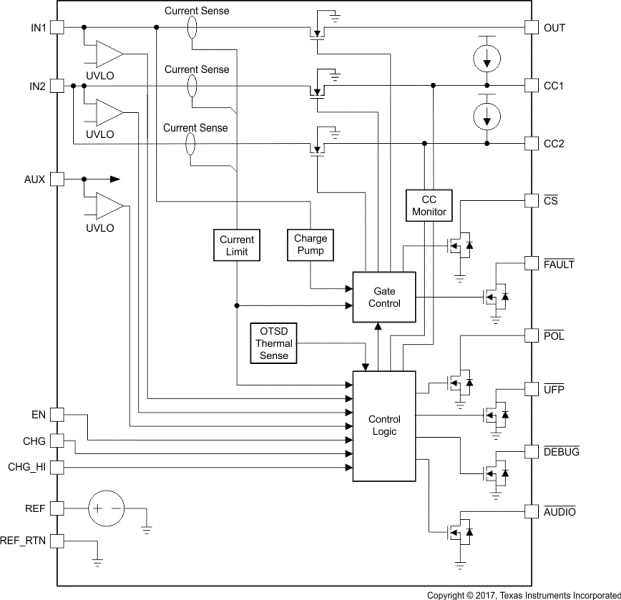

TPS25810A-Q1 器件集成了一个 34mΩ 电源开关，且无论 Type-C 电流通告级别为何，均具有固定的 3.4A 电流限制。FAULT 输出在开关处于过流和过热条件时发出信号。CS 输出用于实现负载电流大于 1.95A 的数字电缆补偿。电缆补偿也称为线路压降补偿，是将 USB 电源的电压降补偿到 UFP 负载的一种手段。
