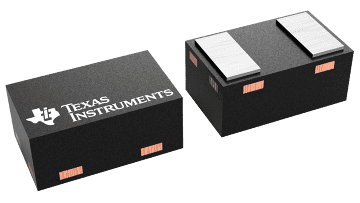

TPD1E10B09-Q1 器件是一款采用小型 0402 业界通用封装的双向静电放电 (ESD) 瞬态电压抑制 (TVS) 二极管。该 TVS 保护二极管可方便在节省空间的应用中进行元件放置，并且具有低 R DYN 和高 IEC 等级。 TPD1E10B09-Q1 的额定 ESD 冲击消散值高于 IEC 61000-4-2 国际标准中规定的最高级别（4 级），可以提供 ±20kV 接触放电和 ±20kV IEC 气隙保护。ESD 电压可轻松达到 5kV，并且在极端条件下，这些电压能够显著升高，从而对许多集成电路造成损坏。例如，在湿度较低的环境下，电压可超过 20kV。

低动态电阻 (0.5Ω) 和低钳位电压（1A IPP 时为 13V）可确保提供系统级瞬变事件保护，从而为暴露于 ESD 事件下的设计提供强大的保护。该器件还具有 10pF IO 电容，因此非常适用于音频线路、按钮、存储器接口或 GPIO。

该器件还具有未经过汽车认证的型号：TPD1E10B09。
