TUSB501-Q1 是第 3 代 3.3V USB 3.0 单通道转接驱动器。当 5Gbps 超高速 USB 信号在印刷电路板 (PCB) 或电缆上传输时，其完整性会在通道损耗和码间串扰的影响下有所降低。TUSB501-Q1 可通过应用均衡功能来补偿通道损耗，从而恢复传入的数据，并使用较高的差分电压驱动信号。这样可扩展通道长度，并且使系统能够通过 USB3.0 标准。TUSB501-Q1 的高级状态机方便主机和设备有效查看其状态。
上电后，TUSB501-Q1 会定期在 TX 对上执行接收器检测。如果检测到 SuperSpeed USB 接收器，则使能 RX 端，TUSB501-Q1 准备转接驱动。

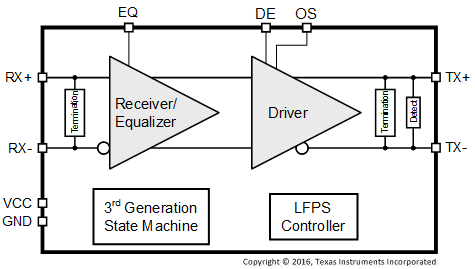

接收器均衡器具有三个由引脚 EQ 控制的增益设置：3dB、6dB 和 9dB。该增益应根据 TUSB501-Q1 之前的损耗量进行设置。相似地，输出驱动器支持去加重和输出摆动配置（引脚 DE 和 OS）。借助这些设置，可以将 TUSB501-Q1 灵活置于 SuperSpeed USB 路径上，同时保持优异性能。
与之前几代产品相比，TUSB501-Q1 特有 更低的功耗（所有链路状态下）、更强的 OS 选项、改进的接收器均衡设置以及智能 LFPS 控制器。该控制器可感测低频信号并自动禁用驱动器去加重功能，完全符合 USB 3.0 标准。

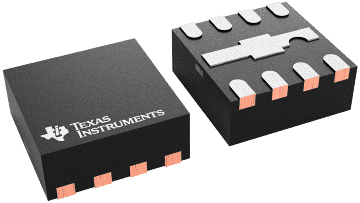

TUSB501-Q1 采用小型 2mm x 2mm QFN 封装，可在 –40°C 至 105°C 的工业级温度范围内运行。
All trademarks are the property of their respective owners.
| Type | Redriver |
| Function | USB 3.0 |
| USB speed (MBits) | 5000 |
| Number of channels | 1 |
| Supply voltage (max) (V) | 3.6 |
| Supply voltage (min) (V) | 3 |
| Input/output voltage (min) (V) | 0.1 |
| Input/output voltage (max) (V) | 1.2 |
| Configuration | Single-channel |
| Features | Single Channel USB 3.0 Redriver with Aggressive Low-Power Architecture Auto Qualified |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 105 |
| Supply current (max) (µA) | 65000 |
| ESD HBM (typ) (kV) | 5 |
| Bandwidth (MHz) | 2500 |
| WSON (DRF) | 8 | 4 mm² 2 x 2 |
