SN55HVD75-EP

正在供货

产品详情

这些器件具有稳健耐用的 3.3V 驱动器和接收器，并且采用小型封装，可满足工业应用的严苛要求。。总线引脚可耐受 ESD 事件，具有针对人体模型和 IEC 接触放电规范的高级保护。

其中每一款器件都配有一个差分驱动器和一个差分接收器。这两个器件由 3.3V 单电源供电。驱动器差分输出和接收器差分输入在内部连接，构成一个适用于半双工（两线制总线）通信的总线端口。这些器件具备宽共模电压范围，因此适用于长线缆上的多点应用。这些器件的额定运行温度范围为 -55°C 至 125°C。

总线 I/O 保护
- >±15kV 人体模型 (HBM) 保护
- >±12kV IEC 61000-4-2 接触放电
- >±4kV IEC61000-4-4 快速瞬态突发
扩展的工业温度范围
-55°C 至 125°C
用于噪声抑制的较大接收器滞后 (80mV)
低单元负载可实现超过 200 个节点的连接
低功耗
- 低待机电源电流：< 2µA
- 运行过程中的 I_CC < 1mA 静态电流
与 3.3V 或 5V 控制器兼容的 5V 耐压逻辑输入
针对以下信号传输速率进行了优化：
250kbps，20Mbps，50Mbps
采用小型超薄小外形尺寸无引线 (VSON) 封装
支持国防、航天和医疗应用：
- 受控基线
- 一个组装/测试场所
- 一个制造场所
- 在扩展温度范围（-55°C 至 125°C）内可用
- 延长的产品生命周期
- 延长产品的变更通知周期
- 产品可追溯性

Number of receivers	1
Number of transmitters	1
Duplex	Half
Supply voltage (nom) (V)	3.3
Signaling rate (max) (MBits)	20
IEC 61000-4-2 contact (±V)	12000
Fault protection (V)	-13 to 16.5
Common-mode range (V)	-7 to 12
Number of nodes	200
Features	IEC ESD protection
Isolated	No
Supply current (max) (µA)	950
Rating	HiRel Enhanced Product
Operating temperature range (°C)	-55 to 125

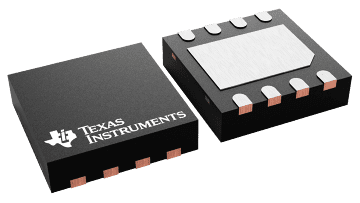

VSON (DRB)

9 mm² 3 x 3
