ONET1130EP 是一款集成调制器驱动器和限幅放大器，设计为以 1Gbps 至 11.7Gbps 范围内的速率运行。 该器件包含光学和电气环回，并且可利用两线制串行接口进行数字控制。

发送路径包含 1 个可调节输入均衡器（用于均衡长达 300mm
（12 英寸）的 FR4 印刷电路板的微带传输线或带状传输线）、 和 1 个输出调制器驱动器。 该器件以交叉点调节和去加重的形式提供输出波形控制，从而增加光学眼图波罩余量。 该器件提供激光二极管偏置电流，并且包含集成自动功率控制 (APC) 回路，用于对平均光学功率随电压、温度和时间的变化进行补偿。

接收路径包含 1 个具有可编程均衡和阈值调节功能的限幅放大器、 和输出去加重功能（用于对器件输出端所连接的连接器、微带传输线或带状传输线上与频率相关的损耗进行补偿）。接收器输出幅值和信号损失有效电平都是可以调节的。

ONET1130EP 内置模数转换器和数模转换器，可对收发器进行管理并且消除了对专用微控制器的需求。

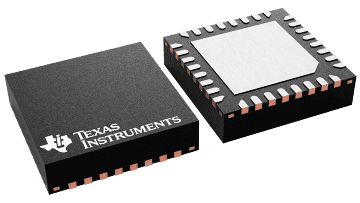

收发器的额定工作温度范围为 –40°C 至 100°C（外壳温度），并且采用符合 RoHS 标准的小型 4mm × 4mm 32 引脚超薄型四方扁平无引线 (VQFN) 封装。
