HD3SS3212

正在供货

产品详情

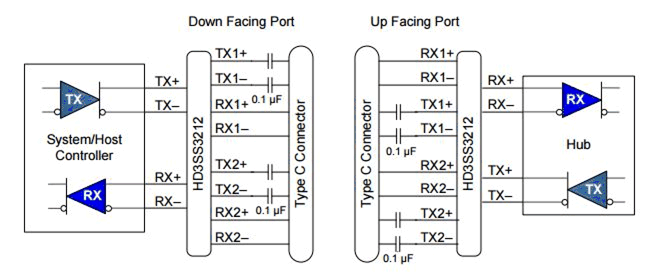

HD3SS3212 是一款高速双向无源开关，可采用复用或解复用两种配置，适用于支持 USB3.1 第 1 代和第 2 代数据传输速率的 USB Type-C™ 应用。该器件可通过控制引脚 SEL 在两个差分通道（端口 B 到端口 A，或者端口 C 到端口 A）间切换。

HD3SS3212 是一款通用模拟差分无源开关，可满足任何高速接口应用对于 0-2V 共模电压范围和差分幅值高达 1800mVpp 的差分信令的需求。该器件采用自适应跟踪，可确保信道在整个共模电压范围内保持不变。

该器件具有出色的动态特性，可在信号眼图衰减最小的情况下实现高速转换，并且附加抖动极少。该器件在工作模式下的功耗 < 2mW，关断模式下的功耗 < 20µW（可通过 OEn 引脚切换模式）。

All trademarks are the property of their respective owners.

Type	Passive mux
Function	Type-C, USB 3.0
USB speed (MBits)	10000
Number of channels	2
Supply voltage (max) (V)	3.6
Supply voltage (min) (V)	3
Ron (typ) (mΩ)	5000
Input/output voltage (min) (V)	0
Input/output voltage (max) (V)	2
Configuration	2
Features	Logic Controlled (Output Enabled), USB 3.1 (Type-C)
Rating	Catalog
Operating temperature range (°C)	-40 to 85
Supply current (max) (µA)	800
ESD HBM (typ) (kV)	2
Bandwidth (MHz)	8000

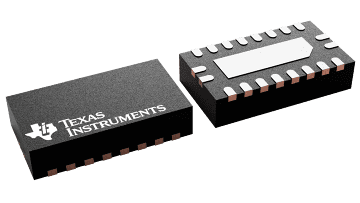

VQFN (RKS)

11.25 mm² 4.5 x 2.5
