OPA2317-Q1

正在供货

产品详情

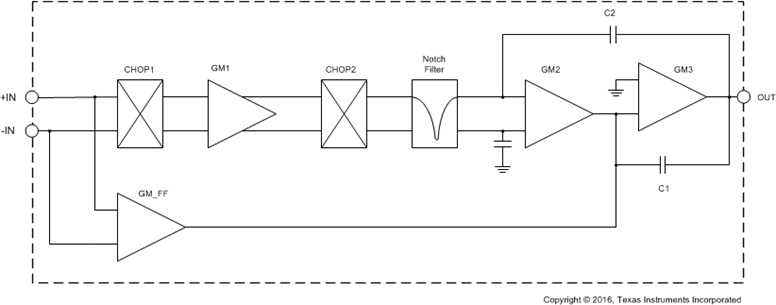

OPA317-Q1 系列 CMOS 运算放大器不但具备精密的性能，而且价格极具竞争力。这些器件属于采用专有自动校准技术的零漂移系列放大器，在整个时间和温度范围内的偏移电压非常低（最大 90μV）且几乎零漂移，并且静态电流只有 35μA（最大值）。

OPA317-Q1 系列放大器具有轨到轨输入和输出以及几乎不变的 1/f 噪声特性，因此是许多应用应用的理想选择，更容易设计到系统中。此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作。

OPA317-Q1（单通道版本）提供 SOT23-5 三种封装。OPA2317-Q1（双通道版本）提供 VSSOP-8 两种封装。OPA4317-Q1 提供 TSSOP-14 两种封装。所有器件版本的额定工作温度范围均为 -40°C 至 +125°C。

适用于汽车电子应用
具有符合 AEC-Q100 标准的下列结果：
- 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
- 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A
- 器件带电器件模型 (CDM) ESD 分类等级 C6
电源电压：1.8V 至 5.5V
微型封装：
- 单通道：SOT23-5
- 双通道：VSSOP-8
- 四通道：TSSOP-14
低偏移电压：20μV（典型值）
共模抑制比 (CMRR)：108dB（典型值）电源抑制比 (PSRR)
静态电流：35μA（最大值）
增益带宽：300kHz
轨到轨输入和输出
内部电磁干扰 (EMI) 和内部射频干扰 (RFI) 滤波功能

All trademarks are the property of their respective owners.

Number of channels	2
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	5.5
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	1.8
Vos (offset voltage at 25°C) (max) (mV)	0.09
GBW (typ) (MHz)	0.3
Features	EMI Hardened, Zero Drift
Slew rate (typ) (V/µs)	0.15
Rail-to-rail	In, Out
Offset drift (typ) (µV/°C)	0.05
Iq per channel (typ) (mA)	0.021
Vn at 1 kHz (typ) (nV√Hz)	55
CMRR (typ) (dB)	108
Rating	Automotive
Operating temperature range (°C)	-40 to 125
Iout (typ) (A)	0.005
Architecture	CMOS
Input common mode headroom (to negative supply) (typ) (V)	-0.1
Input common mode headroom (to positive supply) (typ) (V)	0.1
Output swing headroom (to negative supply) (typ) (V)	0.03
Output swing headroom (to positive supply) (typ) (V)	-0.03

VSSOP (DGK)

14.7 mm² 3 x 4.9
