TCA9538

正在供货

具有中断输出、复位和配置寄存器的 8 位 1.65V 至 5.5V I2C/SMBus I/O 扩展器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

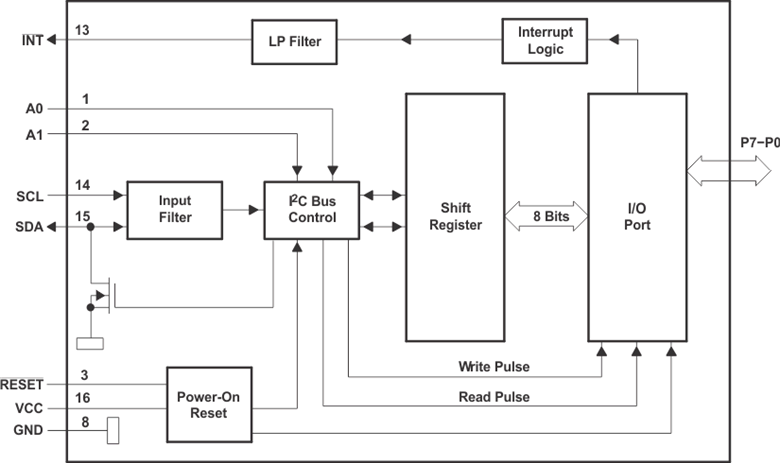

TCA9538 是一款 16 引脚器件，可为两线双向 I²C 总线（或 SMBus）协议提供 8 位通用并行输入输出 (I/O) 扩展。该器件的工作电源电压范围是 1.65V 到 5.5V。器件支持 100kHz（标准模式）和 400kHz（快速模式）时钟频率。当开关、传感器、按钮、LED、风扇等设备需要额外的 I/O 时，I/O 扩展器（如 TCA9538）可提供简单解决方案。

当输入端口状态发生变化时，TCA9538 可在 INT 引脚上生成中断。硬件可选地址引脚 A0 和 A1 最多允许四个 TCA9538 器件位于同一 I²C 总线上。该器件还可通过 RESET 功能或电源循环供电生成加电复位，从而复位到默认状态。

待机流耗低
I²C 至并行端口扩展器
开漏电路低电平有效中断输出
低电平有效复位输入
1.65V 至 5.5V 的工作电源电压范围
可耐受 5V 电压的 I/O 端口
400kHz 快速 I²C 总线
两个硬件地址引脚可在 I²C/SMBus 上支持最多四个器件
输入和输出配置寄存器
极性反转寄存器
所用通道在加电时被配置为输入
加电时无毛刺脉冲
SCL/SDA 输入端上的噪声滤波器
具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
锁断性能超过 100mA （符合 JESD 78 Class II 规范的要求）
静电放电 (ESD) 保护性能超过 JESD 22 规范要求
- 2000V 人体模型 (A114-A)
- 1000V 组件充电模式 (C101)

应用范围

服务器
路由器（电信交换设备）
个人计算机
个人电子产品（例如：游戏机）
工业自动化
采用 GPIO 受限处理器的产品

All trademarks are the property of their respective owners.

Number of I/Os	8
Features	Configuration registers, Interrupt pin, Reset pin
Supply voltage (min) (V)	1.65
Supply voltage (max) (V)	5.5
Addresses	4
Rating	Catalog
Frequency (max) (MHz)	0.4
Operating temperature range (°C)	-40 to 85

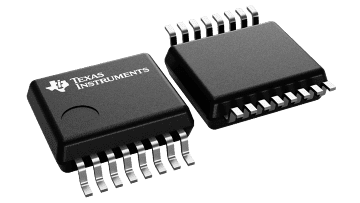

SSOP (DB)	16	48.36 mm² 6.2 x 7.8
TSSOP (PW)	16	32 mm² 5 x 6.4
