• 符合嵌入式 DisplayPort(eDP) 1.4 标准，支持 1 条、2 条或 4 条信道在 1.62Gbps (RBR)、2.16Gbps、2.43Gbps、2.7Gbps (HBR)、3.24Gbps、4.32Gbps 或 5.4Gbps (HBR2) 速率下运行。
• 实现 MIPID-PHY 版本 1.1 物理层前端和显示串行接口 (DSI) 版本 1.02.00
• 双通道 DSI 接收器在每个通道上可针对 1 条，2 条，3 条或 4 条 D-PHY 数据信道进行配置，每信道的运行速率高达 1.5Gbps
• 支持 RGB666 和 RGB888 格式的 18bpp 与 24bpp DSI 视频流
• 适合 60fps 4K 4096 × 2304 分辨率（18bpp 颜色），以及 60fps WUXGA 1920 × 1200 分辨率 和 3D 图形显示（120fps 等效）
• MIPI 前端可配置为单通道或双通道 DSI 配置
• 支持双通道 DSI 奇校验、偶校验、左移位和右移位操作模式
• 1.2V VCC 主电源，1.8V 电源用于数字 I/O
• 低功耗 特性 包括面板刷新和 MIPI 超低功耗状态 (ULPS) 支持
• DisplayPort 信道极性和分配均可配置。
• 通过外部基准时钟 (REFCLK) 支持 12MHz、19.2MHz、26MHz、27MHz 和 38.4MHz 等频率
• ESD 额定值 ±2 kV (HBM)

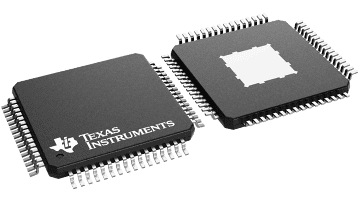

• 采用 64 引脚 HTQFP (PAP) 封装
• 温度范围：-40°C 至 +85°C

应用

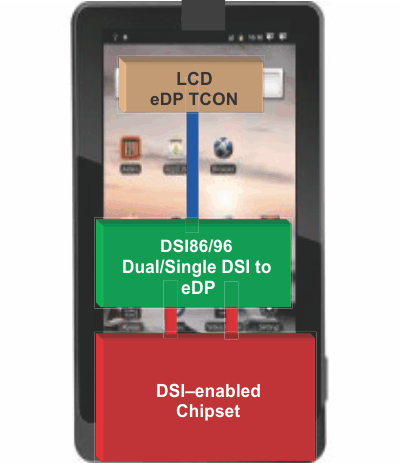

• 平板电脑、笔记本、上网本
• 移动互联网设备/汽车信息娱乐系统
