TRS3253E 是一款 3 驱动器和 5 接收器 RS-232 接口器件，此器件具有针对混合信号运行的独立电源引脚。 使用 IEC 61000-4-2 空气间隙放电方法，IEC 61000-4-2 接触放电方法和人体模型分别保护全部的 RS-232 输入和输出不受 ±8kV，±8kV 和 ±15kV 电压的影响。
在由一个 3.3V 电源供电时，电荷泵只需 4 个小型 0.1μF 电容器即可运行。 TRS3253E 在保持 RS-232 兼容输出电平的同时，运行数据速率可高达 1000kbps。

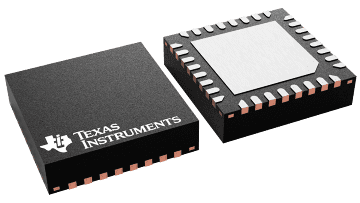

TRS3253E 具有一个独特的 VL 引脚，此引脚可实现混合逻辑电压系统内的运行。 可通过 VL 引脚对驱动器输入 (DIN) 和接收器输出 (ROUT) 逻辑电平进行设定。 这在与低压微控制器或通用异步收发器 (UART) 对接时免除了对于额外电压电平位移器的需要。 TRS3253E 采用节省空间的四方扁平无引线 (QFN) 封装 (4mm × 4mm RSM)。
自动断电增强功能可在 FORCEON 和 FORCEOFF 为高电平时被禁用。 在自动断电增强功能被启用时，此器件在任一接收器或驱动器输入上被施加有效信号时被自动激活。 如果任一接收器输入电压大于 2.7V 或小于 -2.7V，或者介于 -0.3V 至 0.3V 之间的时间少于 30μs，INVALID 为高电平（有效数据）。 如果全部接收器输入电压在
-0.3V 至 0.3V 之间的时间超过 30μs，INVALID 为低电平（无效数据）。 对于接收器输入电平，请参考 。
| Drivers per package | 3 |
| Receivers per package | 5 |
| Logic voltage (min) (V) | 1.8 |
| Data rate (max) (Mbps) | 1 |
| Main supply voltage (nom) (V) | 3.3, 5 |
| Features | Auto-Powerdown Plus |
| ESD HBM (kV) | 15 |
| Rating | HiRel Enhanced Product |
| Operating temperature range (°C) | -55 to 125 |
| Vout (typ) (V) | 5.4 |
| VQFN (RSM) | 32 | 16 mm² 4 x 4 |
