HD3SS6126

正在供货

USB 3.0 + USB2.0 差分开关 2:1/1:2 多路复用器/多路信号分离器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

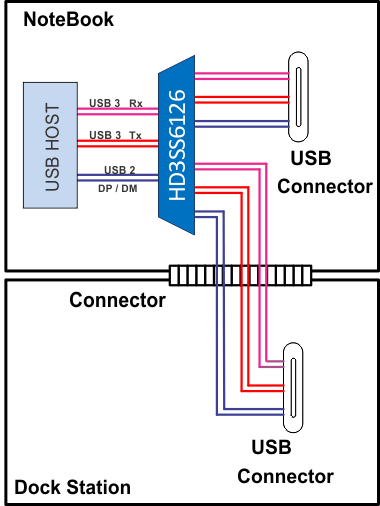

HD3SS6126 器件是一款针对 USB 应用而设计的高速无源开关，用于将 SuperSpeed USB RX 和 TX 以及 USB 2.0 DP 和 DM 信号从源位置路由到目标位置，反之亦然。该器件还可用于 DisplayPort、 PCI Express、SATA、SAS 和 XAUI 应用。HD3SS6126 器件可用于灌电流应用或拉电流应用。

非常适合 USB 应用
- 适用于 USB 3.0（超高速 USB 和 USB 2.0 HS/FS/LS）的信号开关
三个双向差分对通道多路复用/解复用开关还适用于 DisplayPort、PCIe Gen1/2/3、SATA 1.5/3/6G、AS 1.5/3/6G 和 XAUI 应用
高带宽路径 (SS) 最高支持 10Gbps 的数据速率
V_CC 的工作范围为 3.3V ± 10%
高带宽路径 (SS) 上的 -3dB 差分带宽频率最高超过 10GHz
使用独特的适配方法在所支持的共模电压范围内保持恒定通道阻抗
出色的高带宽路径动态特性（2.5GHz 时）
- 串扰 = -35dB
- 隔音 = -23dB
- 插入损耗 = –1.1dB
- 回波损耗 = –11dB

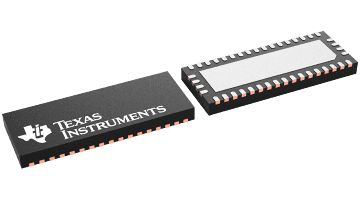

3.5mm × 9mm、42 引脚小型晶圆级四方扁平无引线 (WQFN) 封装 (RUA)
激活模式功耗 = 8mW

应用

台式电脑
笔记本电脑
平板电脑
扩展坞
电信
电视

All trademarks are the property of their respective owners.

Type	Passive mux
Function	USB 2.0, USB 3.0
USB speed (MBits)	5000
Number of channels	3
Supply voltage (max) (V)	3.6
Supply voltage (min) (V)	3
Ron (typ) (mΩ)	5000
Input/output voltage (min) (V)	0
Input/output voltage (max) (V)	1.8
Configuration	2
Features	USB 2.0, USB 3.0
Rating	Catalog
Operating temperature range (°C)	0 to 70
Supply current (max) (µA)	3
ESD HBM (typ) (kV)	2
Bandwidth (MHz)	10000

WQFN (RUA)

31.5 mm² 9 x 3.5
